微機監控、儀表、遠動、防誤閉鎖的運行、異常及故障處理

文章來自電力微機保護網

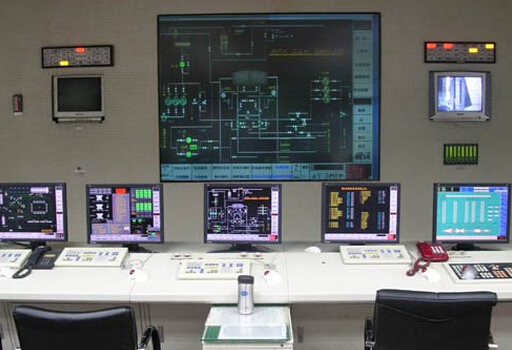

1、微機監控系統

1）監控系統正常巡視檢查的主要內容：

   a)打印機工作情況；

   b)裝置自檢信息正常；

   c)不間斷電源( UPS)工作正常；

   d)裝置上的各種信號指示燈正常；

   e)運行設備的環境溫度、濕度符合設備要求；

   f)顯示屏、監控屏上的遙信、遙測信號正常；

   g)對音響及與五防閉鎖等裝置通信功能進行必要的測試。

2）監控系統設備因故停運或出現嚴重缺陷時，應立即報告調度。

3）發生監控系統拒絕執行操作命令時，應立即停止操作，檢查自身操作步驟是否正確，如確認無誤，方可進行手動操作。

4）發生監控系統誤動時，應立即停止一切與微機監控系統有關的操作，并立即報告調度。

2、儀表及計量裝置

1）電測儀表、電能表的規格應與互感器相匹配。設備變更時應及時修正表計量程、倍率和極限值。電磁式電流表應以紅線標明最小元件極限值。電能計量倍率應有標示。

2）新建和改建變電站的儀表及計量裝置在投運前應檢查其型號、規格、計量單位標志、出廠編號應與計量檢定證書和技術資料的內容相符。

3）各種測量、計量儀表指示正常，且與一次設備的運行工況相符。

4）計量設備變更時應及時修正表計量程、倍率和極限值。

3、遠動裝置

1）一般規定

 a)遠動裝置的兩條通道，應是獨立通道。通道傳輸數據的質量應達到標準。

 b)遠動裝置投運后，應定期校核遙測的準確度及遙信的正確性，其遙控、遙調功能檢測可與一次設備同步進行，并做記錄。

 c)自動化系統的各類軟件，應由專業人員負責進行維護，定期檢查、測試、分析軟件的運行穩定性和各功能的實際情況。

 d)遠動裝置檢驗周期和項目、輪換和維護，應根據各設備的具體要求和各地編制的維護管理規定進行。對運行不穩定的設備加強監視檢查，不定期的進行檢驗，同時應做好遠動裝置日可用率、事故遙信年動作正確率、遙測月合格率、遙控月正確動作率的分析與統計。

 e)應將監控系統不間斷電源、逆變裝置電源系統、操作員機、遠動終端裝置、電能量采集裝置、光端機的運行注意事項編入《變電站現場運行規程》。

 f)遠動設備的各部分電源、熔斷器、保安接地應符合安裝技術標準，采用獨立接地網，應測試接地電阻。接地裝置每年雷雨季節前應檢查一次。

2）遠動維護注意事項

 a)變電站高壓設備、保護、直流、儀表等裝置改造完畢，恢復遠動二次接線后，應進行相關遠動試驗。并根據設備變更情況及時更改遠動裝置的顯示圖形和設備運行參數。

 b)遙控裝置應設有防誤動作的技術措施。當此措施失去作用時，不得進行遙控操作。

 c)更換遠動裝置、綜合自動化裝置后，應進行遙控、遙測試驗方可投入運行。遠動裝置改變參數后，應對有關設備進行遠動試驗。

 d)遠動裝置應采用雙電源供電方式。失去主電源時，備用電源應能可靠投入。

3）異常及故障處理

a) 遠動裝置故障影響監控功能時，按危急缺陷處理。

b)雙機監控系統單機運行時，不宜過長，應及時恢復雙機運行。

c)當通信通道中斷時，如有備用通道應立即投入運行，若無備用通道或短時無法恢復時，無人值班站應增加巡視次數和巡視時間。必要時恢復有人值班。

d)在遠動裝置上工作，若變電站發生異常情況，不論與本工作有無關系，均應停止工作，保持現狀。查明與遠動工作及遠動設備無關時，經值班人員同意后，方可繼續工作。

4、防誤閉鎖裝置

1）凡有可能引起誤操作、誤入帶電間隔的高壓電氣設備，均應裝設防誤閉鎖裝置。

2）防誤閉鎖裝置，應與主設備同時投入。一次設備變更時，應同時變更相應的防誤閉鎖裝置。

3）防誤閉鎖裝置的缺陷應按主設備缺陷對待。需長時間退出時，須經本單位主管部門領導批準。

4）電氣操作時防誤裝置發生異常，應立即停止操作，經當值值班長確認操作無誤后，應履行“解鎖”審批手續，專人監護，可“解鎖”操作。因工作需要必須使用解鎖工具時，也應履行審批手續，在專人監護下使用。

5）新安裝的微機監控防誤系統必須對其進行逐項的閉鎖功能驗收。

6）裝帶電顯示裝置運行要求應按DL 408相關規定執行。運行中應監視其完好。

7）采用計算機監控系統時，遠方、就地操作均應具備五防閉鎖功能。若具有前置機操作功能的，亦應具備此功能。

8）無人值班站采用在集控站配置中央監控防誤閉鎖時，應具有對受控站的遠方防止誤操作的功能。

9）嚴禁在微機防誤專用計算機上進行其他工作。
