備自投保護裝置原理

   備自投裝置采用交流不間斷采樣方式采集到信號后實時進行傅立葉法計算，能精確判斷電源狀態，并實施延時切換電源。備自投具有在線運行狀態監視功能，可觀察各輸入電氣量、開關量、定值等信息，其有可靠的軟硬件看門狗功能和事件記錄功能。產品在不同的電壓等級如110kV、10kV、0.4kV系統的供配電回路中使用時需要設定不同的電氣參數，在訂貨時必須注明。在選擇備自投功能時則一定不可以投入低電壓保護，以免沖突引起拒動或誤動。 由于在現代電力系統中廣泛使用了微機線路備自投保護裝置，使得不間斷供電的需求有了更加可靠的保證，在電力自動化的進程中發揮了不小的作用。

舉例說明備自投動作流程

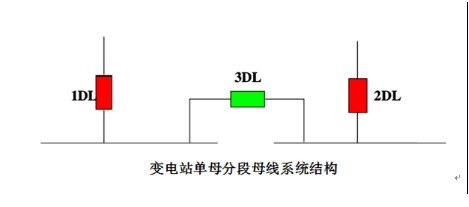

   如下圖，進線1DL和2DL正常情況下使合閘，3DL處于分閘狀態。兩條進線分別給兩段母線供電。當1DL出現故障時，1DL開關斷開，3DL開關閉合。此時2DL同時給一段和二段母線同時供電。
