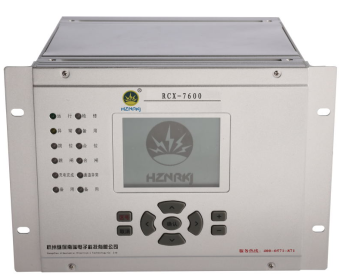

997 數字式光纖電流差動保護裝置

一、概述

997數字式光纖電流差動保護裝置，是以光纖作為數字化傳輸通道的電流差動保護為主，還配置有電流保護及三相重合閘的成套線路保護裝置。它適用于110kV以下電壓等級的線路。97數字式光纖電流差動保護測控裝置集保護、遙信、遙測、遙控四位一體設計，該裝置采用高性能的32位處理器構成通用硬件平臺；操作簡捷、

維護方便；全以太網通訊方式；可組屏安裝或直接就地安裝與開關柜內。

二、技術參數

2.1 額定參數

2.1.1額定直流電壓：220V或110V（訂貨注明）

2.1.2 額定交流數據：

a)相電壓         V

b)線路抽取電壓  100 V 或  V

c)交流電流      5A或1A（訂貨注明）

d)額定頻率      50Hz

2.1.3 功率消耗：

a)直流回路       正常工作時：不大于15W

        動作時：    不大于25W

b)交流電壓回路   每相不大于0.5VA

c)交流電流回路   額定電流為5A時：每相不大于1VA

        額定電流為1A時：每相不大于0.5VA

2.1.4 狀態量電平：

CPU及通信接口模件的輸入狀態量電平   24V（18 V～30V）

GPS對時脈沖輸入電平                   24V（18 V～30V）

CPU輸出狀態量（光耦輸出）允許電平     24V（18 V～30V）

2.2 主要技術性能

2.2.1采樣回路精確工作范圍（10％誤差）

電壓：0.4 V～120V

電流：0.08In－20In

2.2.2接點容量

信號回路接點載流容量400VA

信號回路接點斷弧容量60VA

2.2.3跳合閘電流

本裝置跳合閘電流采用自適應模式，無需選擇。

2.2.4各類元件定值精度

電流元件：        <±5%

電壓元件：        <±5%

檢同期角度：      <±1°

時間元件：0s-1s時，誤差不超過40ms；

1s以上時，誤差不超過<±2.5％；

頻率偏差：        <±10.02Hz

滑差定值：        <±15%

2.2.5整組動作時間(包括繼電器固有時間)

光纖差動的固有動作時間：1.2倍整定值時測量，不大于40ms

2.2.6暫態超越   不大于5%

2.2.7光纖規格：

波長：1.310μm

傳輸模的數量：單模

纖芯材料：石英

光纖接口類型：FC

2.2.8模擬量測量回路精度

裝設專用測量子模件的測控裝置：

電流、電壓：0.2級

功率、電度：0.5級

基本功能配置：

相電流差動保護

二段式過電流保護

二段式零序電流保護

方向閉鎖

電壓閉鎖

三相一次重合閘（檢同期或檢無壓、非同期方式可選）

過負荷告警及跳閘保護

合閘加速保護（前加速、后

加速、手合加速）

低周減載、低壓解裂保護

小電流接地選線功能、零序電壓3Uo越限記錄及上送功能

11路遙信開入采集

裝置失電告警，裝置事故

信號，裝置告警信號

斷路器遙控分合，接地選跳

模擬量遙測：Ia、Ib

2路脈沖輸入

1路GPS對時

監視與測量

跳閘回路監視

測量級CT

保護級CT

脈沖輸入

GPS對時

防誤閉鎖

遠方管理

裝置的整定

整定值清單及說明

控制字1定義：

控制字2定義：

重合閘檢同期方式選擇說明：

同期電壓(Ux)選擇說明：

說明：

1.CT變比為專用測量變比，整定方法：例，一次側CT變比為600/5＝120，則整定為120/1000=0.12 ；10KV PT變比10000/100＝100，則整定為 100/1000=0.10。

2.CT變比補償系數為補償兩側CT變比的差異，整定方法為對側一次系統中電流互感器原邊的額定相電流值除以本側一次系統中電流互感器原邊的額定相電流值。例，本側CT變比為1200/5，對側為800/5，則CT變比補償系數整定為800/1200，又例，本側CT變比為1200/5，對側為800/1，則CT變比補償系數整定為800/1200，再例，本側CT變比為1200/1，對側為800/5，則CT變比補償系數整定為800/1200。

裝置軟壓板清單及說明：

備注：詳細說明書請于公司聯系
