弧光保護典型技術規范案例

 轉載請備注（http://www.wangxian360.com/）

案例一：

以下為貴州某項目招標文件截取對弧光保護的技術要求：

10KV母線段弧光保護裝置

1、每段10kV高壓開關柜裝設一套快速動作電弧光保護系統裝置，完成進線斷路器測溫及在電弧光故障下對母線和電纜頭的快速保護，在各回路的母線室、電纜頭室分別配置弧光點傳感器，保證檢修人員的人生安全。當母線室發生弧光故障時，應快速斷開本段母線的進線和母聯斷路器；電纜頭室發生弧光故障時，快速斷開出線回路斷路器，抑制故障擴大，減少停電范圍。

2、弧光主控單元：兩組三相電流，零序電流，零序電壓檢測，接收直接弧光擴展單元的弧光信號過流和弧光雙重判據可編程跳閘，所有單元持續自檢，具有斷路器失靈保護，RS485通訊接口支持MODBUS規約，LCD屏幕顯示、友好的人機界面。

3、弧光擴展單元：最多可接入12個弧光傳感器，接收弧光信號后將弧光信號傳輸給主單元、完成電纜頭弧光保護的跳閘輸出。

4、該電弧光保護裝置必須具備以下功能：弧光保護裝置必須具備內部故障代碼指示功能，整個系統具有完善的實時（24小時）在線自檢功能，電弧光保護裝置的主、擴展單元都應具備弧光故障定位指示功能，應能準確的判別弧光發生的具體位置，以便事故的及時處理和分析。電弧光母線保護裝置必須是原裝全進口產品，并能夠在供貨時提供原產地證明及生產廠產品檢驗證書，以保證產品全進口的要求。

5、弧光保護裝置按照塞科SAQE-A200、易艾斯德ESL-511、司泰科SPR 60系列產品或等同水平產品分別報價，以最高價計入總價，最終由招標方確定。

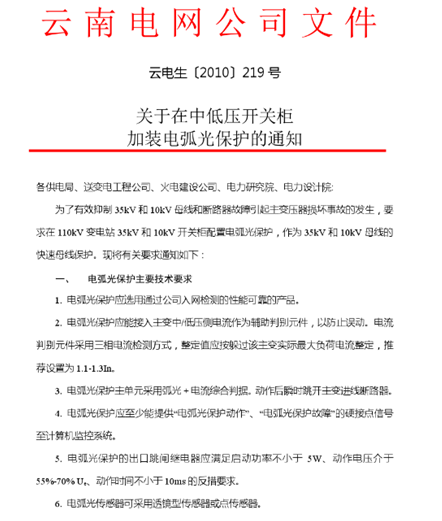

案例二：
