帶合環功能的低壓備自投裝置介紹

   在微機保護中，各種各樣的保護功能我們都能看見，今天我們簡單的聊聊合環功能。這保護功能不像三段式過流保護那樣經常使用，可以說這個保護功能很多從事微機保護行業的人來講，都不一定接觸過。慶幸的是我接觸過一次。當時在2012年剛剛畢業從事微機保護行業。在北京現代汽車廠區的110KV變電站中見到的。事到如今，已經過去了很多年。合環保護主要用于不同電源系統進行并列時的保護，防止當合環時發生故障，合環開關無保護會造成事故隔離點的擴大。

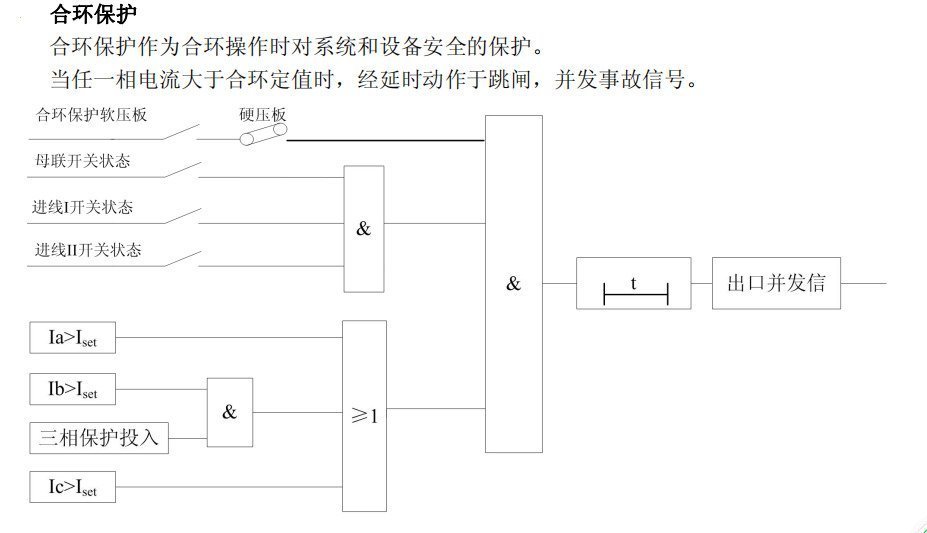

下面是某廠家的合環功能動作邏輯：

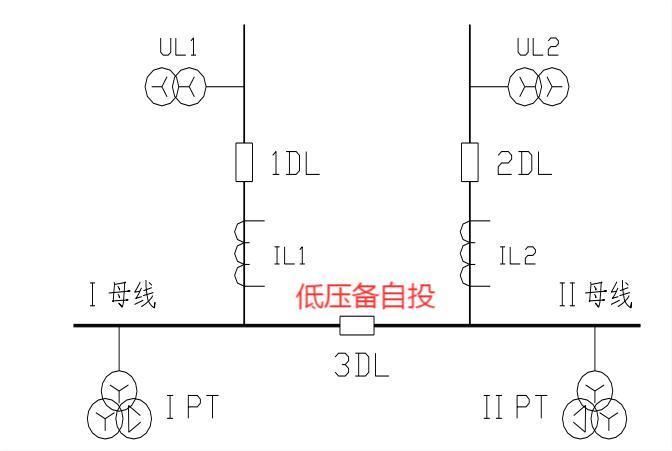

   當下對于低壓備自投，北京地區是要求加裝合環保護功能。這種產品目前了解到的是在北京地區和雄安新地區有在使用。在低壓備自投保護裝置上安裝有一個選擇開關。根據實際使用情況自行選擇合適的位置。

    其中包括四個位置：合環模式、手動模式、自投自復和自投手復。每一個功能都對應相應的動作邏輯。

    合環保護功能的作用：

    減少在倒閘操作過程中，對用戶造成影響，提高了供電的可靠性。
