特殊非標的備自投保護裝置現場使用要求

轉載請備注（http://www.wangxian360.com/）

   對于備自投保護裝置，在微機保護裝置是屬于非常普通的保護裝置，使用的也比較多。很多10KV雙電源進線的電站，都有涉及到備自投保護裝置。備自投，就是備用電源投入的簡稱，當其中一條電源出現故障時，備用電源及時投運，保證電源供電的穩定性。

對于我們常見的備自投保護裝置，一般都是三投二，也就是應用于兩條進線和一個母聯的系統中，有時候現場使用情況沒有母聯，就變成了兩條進線電源互為備用的情況。這些都是屬于常見的，但是有時候現場也會遇到一非標的情況，下面舉例介紹一下。

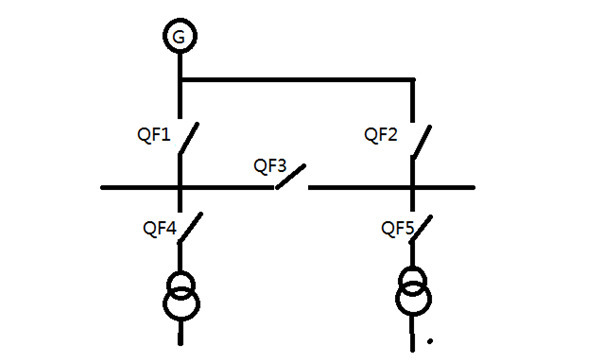

   系統正常運行是QF1、QF2、QF3斷開，QF4、QF5兩開關閉合。

1 、 當QF4出現故障或者停電，QF3開關閉合，QF4斷開，實現一條進線同時供兩段母線運行。QF1,QF2開關位置不變，處于斷開狀態。

2、 當QF5出現故障或者停電，QF3開關閉合，QF5斷開，實現一條進線同時供兩段母線運行。QF1,QF2開關位置不變，處于斷開狀態。

3、  當QF4、QF5兩開關由于故障或者停電，同時斷開時，此時QF3由于自身的失壓脫扣而跳閘，即QF3處于分位。QF1和QF2兩開關合閘，實現發電機同時給兩段母線分別供電。

   不同的運行方式，要求備自投的使用情況也不盡相同。對于當下，不僅高壓項目中使用備自投裝置，低壓400V供電系統中，對于備自投的使用要求也越來越多了起來，總之，隨著電力技術的發展和電力要求的提高，對于電力設備的要求也越來越多，越來越嚴格。
