?線路保護裝置介紹

線路保護裝置是微機保護中最常見的一類保護裝置。常用于110KV及以下的電壓等級中。是在中低壓電力系統中使用最廣泛的微機保護。為變電站、配電所、發電廠等重用電系統提供了可靠完整的解決方案。

   一般線路保護多安裝于開關柜上，鑲嵌在柜門上。110KV電壓等級多安裝在保護屏柜上。保護范圍為系統出線，系統進線。當出現故障時，迅速準確可靠的跳開開關。

   線路保護常見的功能有如下

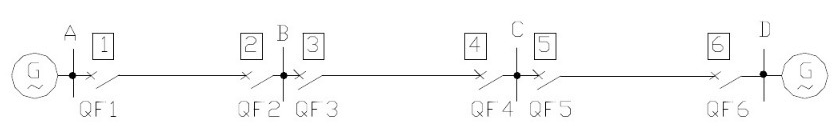

電流保護，也就叫做速斷，限時速斷，過電流保護，意思都一樣。其中根據現場要求，會伴有低壓閉鎖過流保護，和帶有方向的過流保護等。低電壓閉鎖過流保護一般不使用，只有在保護靈敏度不夠時使用。過流保護設置小一點，容易造成過負荷誤動作（一般過負荷設置告警居多，在故障時，電壓會下降到低電壓整定值）。帶方向的過流保護，該功能多用于雙電源系統中，提高了供電的可靠性。如下圖：

  對于大多數現場，帶方向的過流保護基本很少用到。在新能源領域，部分地區分布式光伏有用到。前加速和后加速功能在線路保護中有時候也會用到。顧名思義，前加速在保護動作前，該功能啟動。當線路發生故障時，加速功能啟動，讓裝置跳過一些繁瑣邏輯，直接快速跳閘，如果是帶時限的，將時限變為0后加速就是指的在保護發生時，該功能暫時先不啟動，保護有選擇的動作后，然后進行一次重合閘。如果故障為瞬時故障，重合閘成功。如果故障屬于永久性故障，此時合閘后，后加速功能開始發揮作用，快速準確的跳開故障點。

   零序過流保護，即當線路出現故障時，三相電流出現不平衡，此時零序電流產生。當零序電流到達保護整定值時動作跳閘。一般該功能不是所有場所都適用。例如，對于分布式光伏來講就不太適用。分布式光伏作為一個不太穩定的發電系統，很容易出現三相電流不平衡。投入零序過電流保護容易增加了并網開關的跳閘率，減少了系統發電量。

   除以上常見的保護功能外還有高壓保護、低壓保護、低頻減載保護、PT斷線、等等。電壓等級低，保護功能就比較簡單。當電壓等級比較高了，為了確保安全穩定運行，不誤跳，不拒跳。保護裝置的硬件和軟件設計時，考慮的都比較完善一些。
