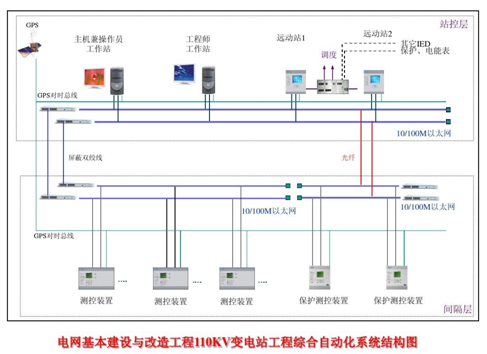

變電站綜合自動化系統相關設備、結構及其特點

轉載請備注（http://www.wangxian360.com/）

   隨著電力系統的規范化逐漸完善，變電站綜合自動化系統的使用也越來越多。不同的變電站涉及到的電氣設備都是大同小異的，下面簡單的介紹一下。

1、后臺主機、顯示器。不難理解，電站內的數據要通過電腦顯示器展現出來，對于一些大的變電站有時候還會 使用到大屏幕顯示。

2、通訊管理機、交換機。這類產品的作用是接受站內帶有通訊功能 的電力設備，通過電力系統規約，將數據接入，然后轉到后臺主機中，最終顯示在后臺顯示器上。

3、遠動裝置及調度數據網柜。站內的數據通過遠動機上傳到調度集控中心。經常涉及到的遠動規約有104規約、101規約和61850規約。而調度數據網柜的作用是用于傳輸電網自動化信息、調度指揮指令、繼電保護與安全自動裝置控制信息等作用。

4、帶有通訊功能的電氣設備。在變電站中很多二次設備都具有通訊功能，具有網口或者串口通訊，其中包括站內各種微機保護裝置、電度表、直流屏、SVG、智能儀表、消諧裝置、小電流接線選線裝置、電能質量在線監測裝置等。

以上為變電站綜合自動化系統中涉及到的電氣設備介紹。不同的項目在設備的使用上是有區別的，需要根據實際情況，實際的技術規范來選擇使用。
