環網柜和開關柜的區別

轉載請備注（http://www.wangxian360.com/）

   在成套開關中，其中最常見的有環網柜和高壓開關柜，這兩種開關柜在使用過程中有很大的區別，下面簡單的介紹一下環網柜與開關柜的區別。

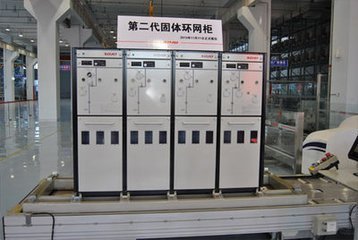

   環網柜：

   環網是指環形配電網，即供電干線形成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地通過高壓開關向外配電。這樣的好處是，每一個配電支路既可以同它的左側干線取電源，又可以由它右側干線取電源。當左側干線出了故障，它就從右側干線繼續得到供電，而當右側干線出了故障，它就從左側干線繼續得到供電，這樣一來，盡管總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而提高了供電的可靠性。

   開關柜：

   開關柜是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保護主要設備的低周減載器。

   以上為兩者電氣柜，為了保證安全運行，通常會安裝有微機保護裝置。微機保護裝置安裝在開關柜上，一般常見的保護有線路保護測控裝置、變壓器保護測控裝置、電動機保護測控裝置等等，根據實際需要選擇合適的產品。

文章來自電力微機保護網
