發電機同期點的選擇和同期電壓的引入

轉載請備注（http://www.wangxian360.com/）

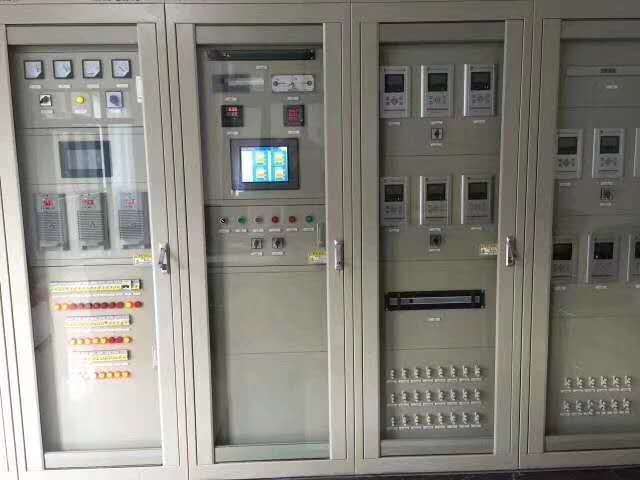

同期點基本概念

   用于同期并列的斷路器,即稱為同期點。一般說來,如果一個斷路器斷開后,兩側都有電源且可能不同步,則這個斷路器就應該是同期點。

同期點選擇原則

1、發電機的所有斷路器都應該是同期點。

2、發電機與變壓器間不設斷路器的發電機變壓器單元接線,其同期點應設在變壓器高壓側斷路器上。

3、三繞組變壓器或自耦變壓器與電源連接的各側斷路器均應作為同期點

4、低壓側與母線連接的雙繞組變壓器,一般應有一側斷路器作為同期點。如果雙線圈變壓器只有一側作為同期點,那么不作為同期點的一側斷路器合閘回路應經另一側斷路器的常閉輔助觸點閉鎖

5、母線分段、聯絡斷路器及旁路斷路器均應作為同期點。

6、接在單母線上的對側有電源的線路斷路器均應作為同期點

7、接于雙母線的對側有電源的線路,可只考慮利用旁路斷路器或母聯絡斷路器進行并列,線路斷路器不作為同期點。但對要分裂成兩個單獨系統運行的雙母線和35kV及以上電壓等級的系統主要聯絡線,則線路斷路器應作為同期點。

8、多角形接緘和外橋形接線中,與線路相關的兩個斷路器均應作為同期點。

9、一臺半接線的所有斷路器均應作為同期點

10、全廠只有一條線路時,線路斷路器可不作為同期點

同期電壓引入

  采用準同期方式并列時,需比較待并發電機與系統電壓的數值、頻率和相位。為此需將待并側和系統的電壓引至同期裝置,以便進行比較判斷。引入同期裝置的電壓通常取自不同的電壓互感器。
