充電樁逆功率保護裝置的功能如何實現

轉載請備注（http://www.wangxian360.com/）

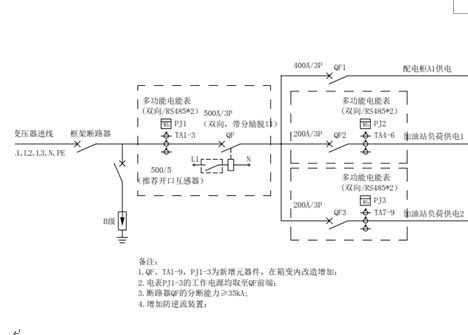

   充電樁其功能類似于加油站里面的加油機，可以根據不同的電壓等級為各種型號的電動汽車充電。充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。在給充電樁充電時，要求電網向充電樁方向輸電，禁止充電樁向電網反送電。因此在實際安裝過程中，經常會用到防逆流保護裝置，也成為逆功率保護裝置。

   逆功率保護裝置是微機保護裝置的一種，主要功能是當檢測到逆功率時，裝置動作跳閘。動作邏輯如下：

1.“逆功率”—投；

2. 二次逆功率值的絕對值≥“逆功率定值”；

3. 三相電流（Ia、Ib、Ic）中有一相電流≥0.1A；或者采到合位信號（C4=1）；

4. 延時時間≥“逆功率延時”；

二次逆功率:
