電能質量在線監測裝置的作用、使用場所、功能

轉載請備注（http://www.wangxian360.com/）

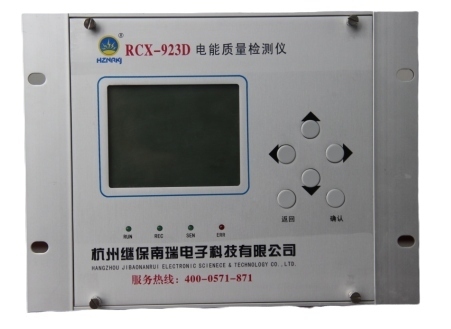

   電能質量監測裝置又稱諧波電能監測裝置，是一種高性能的多功能電能質量測試分析儀器。屬于二次產品的一種，在變電站中主要安裝方式是組屏或者安裝在開關柜上。

1、電能質量在線監測裝置的主要作用

   主要解決了電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。

2、電能質量在線監測裝置的使用場所

   主要用于220KV、110KV、35KV、10KV、6KV和380V各電壓等級的發電廠、變電站、風電場、光伏電站、石油、煤礦、鋼鐵、冶金、化工等大型廠礦企業的供電系統。

3、電能質量在線監測裝置的主要功能

1） 基本測量量

電網頻率；電壓、電流有效值；總的有功、無功功率、功率因數。

2） 基本監測指標

a) 三相基波電壓、電流有效值，基波功率、功率因數、相位等；

b) 電壓偏差；

c) 頻率偏差；

d) 三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；

e) 諧波（2～63次）。包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位；

各次諧波的有功、無功功率等；

3） 高級監測指標

a) 間諧波；

b) 電壓波動、閃變；

c) 電壓驟升、驟降、短時中斷；
