光伏發電-逆功率保護裝置

轉載請備注（http://www.wangxian360.com/）

   光伏發電是目前比較好的發電模式，通過太陽能電池板，將光能轉換成電能供人們使用。隨著行業的發展，光伏發電可謂是遍地都是。其中分布式光伏是一種相對裝機容量小的發電系統。并網電壓等級一般為10KV、400V和220V。一般安裝位置為廠房屋頂、商業屋頂、農村屋頂或一些閑置的空地。在電氣方面，為了保證安全運行，多數會使用防孤島保護裝置。其主要功能為高壓保護、低壓保護、高頻保護、低頻保護等。但對于一些分布式光伏電站，要求自發自用，余電不讓并網。也可以說光伏電站連網但不并網。此時需要使用的是逆功率保護。

   逆功率保護裝置也稱為防逆流保護裝置。作用為檢測并網點的功率，當反方向出現功率時，即為逆功率，達到保護定值后，跳開并網開關。如圖一所示，一般這類電站屬于自發自用余電禁止并網。此時正常情況下光伏發的電和電網的電同時供負載運行。當光伏發電量大于負載用電時，此時電網開關會有反方向的電流入電網。為此逆功率保護裝置動作。當逆功率消失時，合并網開關。目前逆功率保護有的廠家是可以做到八路出口，合四路跳四路。

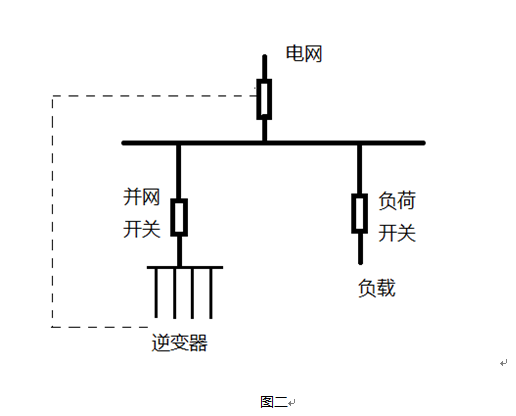

   然而對于有些電站也是要求使用逆功率保護，但是要求實時調節，即檢測并網點的功率方向實時調節逆變器的有功輸出功率或啟停逆變器。這有點類似于集中式光伏電站中的AGC有功控制系統。一般是由類似通訊管理機的設備來完成的。通過485通訊線，給各個逆變器下達指令，理論上是可以達到實時調控，如圖二所示。但實際使用過程中相對前者會有幾個問題需要考慮。

1、安裝調試相對比較麻煩，前者屬于微機保護裝置，安裝在配電柜最后，設置好參數即可使用。后者需要根據實際逆變器的規約參數做通訊，逆變器廠家不同，型號不同，規約參數也不一樣，需要現場人員調試。

2、成本問題。相對前者，后者的成本就相對比較高，對于一個小型的光伏發電來講不太合適。

  逆功率保護裝置在自發自用余電不讓并網的系統中使用的比較多。使用微機保護裝置實現電站中的逆功率保護在實際應中比較廣泛。而使用通信管理機來實現此功能市場使用的比較少，而且技術也不成熟。相信不久的將來，中國的電力設備技術會越來越完善。技術水平和安全性更高。
