電能質量在線監測裝置對于功能和精度有什么要求

電能質量在線監測裝置對于功能和精度的要求相當嚴格，以確保對電力系統中的電能質量進行準確、全面的監測和分析。以下是對這些要求的詳細歸納：

功能要求

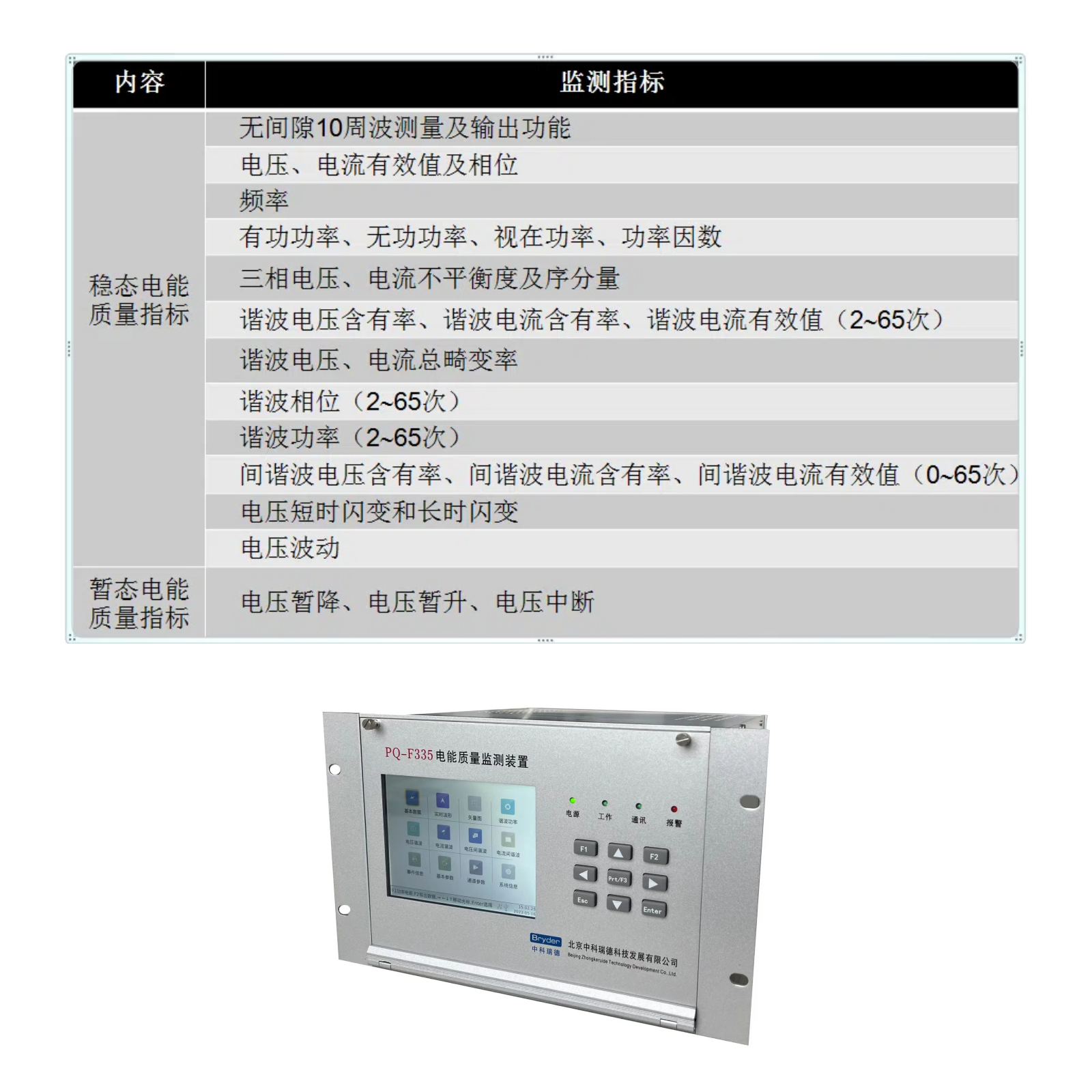

1. 參數監測：
   • 裝置應能夠準確測量與電能質量指標相關的各種參數，包括但不限于三相電壓、三相線電壓、三相電流、電網頻率、零序電流、正序電流、負序電流、零序電壓、正序電壓、負序電壓、有功功率、無功功率、功率因數等。
   • 同時，還需要監測諧波、間諧波、三相不平衡度、電壓波動、閃變等復雜參數。
2. 數據處理與分析：
   • 裝置應具備實時數據處理和分析能力，能夠自動計算并顯示各項電能質量指標，如電壓偏差、頻率偏差、三相不平衡度等。
   • 還應支持數據的統計分析功能，如95%概率大值統計等，以提供全面的電能質量評估。
3. 數據存儲與傳輸：
   • 裝置應能夠存儲電能質量數據，通常要求至少能夠存儲一年的數據，以便后續分析和查詢。
   • 應具備與遠程計算機監測系統通信的功能，實現監測數據的實時傳輸或定時提取存儲記錄，便于遠程監控和管理。
4. 系統設置與維護：
   • 裝置應具有現場實現對其內部時鐘、系統基本數據的重新設置、更改、刪除功能。
   • 應具備相應的安全保護功能，如過電壓、過電流保護等，以保障系統的安全運行。
5. 抗干擾能力：
   • 裝置應具備相應的抗干擾能力，能夠抵抗電力系統中的各種電磁干擾和噪聲，確保監測數據的準確性和可靠性。
6. 環境適應性：
   • 裝置應能夠適應不同的環境條件，如高溫、低溫、強光、低輻射等，以確保其穩定性和可靠性。

精度要求

電能質量在線監測裝置的精度要求通常遵循相關的國家和國際標準，如GB/T 19862-2016《電能質量監測設備通用要求》等。以下是一些主要的精度要求：

1. 電壓、電流偏差：
   • 滿量程誤差通常要求不大于0.5%。
2. 頻率偏差：
   • 測量誤差要求不大于0.01Hz。
3. 三相不平衡度：
   • 電壓不平衡度測量誤差要求不大于0.2%，電流不平衡度測量誤差要求不大于1%。
4. 諧波：
   • 測量準確度應不低于1.0級，測量誤差不大于1.0%。諧波電流允許值和諧波電壓限值應符合GB14549-1993等標準的有關規定。
5. 閃變：
   • 測量誤差要求不大于5%。
6. 功率：
   • 測量誤差要求不大于1.0%；功率因數測量誤差要求不大于0.5%。
7. 其他復雜參數：
   • 如電壓波動、電壓暫降等參數的精度要求也需遵循相關標準的規定。

綜上所述，電能質量在線監測裝置在功能和精度方面都有著嚴格的要求，以確保對電力系統中的電能質量進行準確、全面的監測和分析。
