如何選擇主變變壓器保護裝置，如何選擇

配置主變變壓器差動保護裝置需要遵循一定的步驟和原則，以下是一些基本步驟：

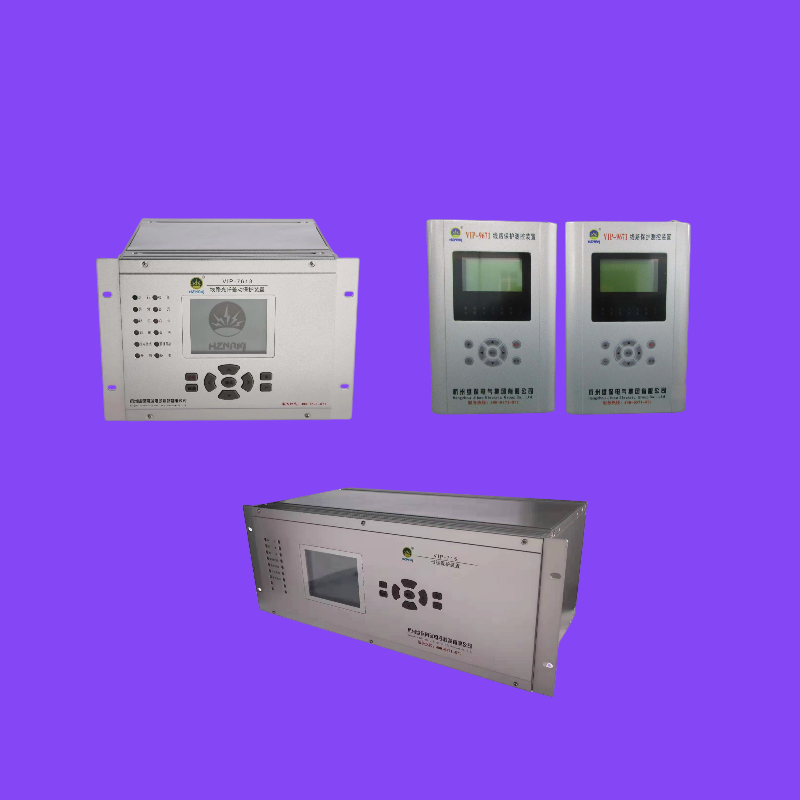

1. 選擇合適的保護裝置：根據變壓器的額定容量、電壓等級和線路形式，選擇合適的保護裝置，如微機型電流互感器等。
2. 配置保護回路：將差動保護的保護回路配置在變壓器兩側，形成環路，使兩側電流形成回路，從而進行差動保護。
3. 設定保護參數：設定保護參數，如差動電流動作值、動作時間等。這些參數應根據實際情況進行選取和優化。
4. 配置通道：
   • 導入模型文件和全站SCD文件，使用相應的軟件（如繼保之星-7000）按步驟導入配置文件。
   • 配置通道時，建議采用高、中、低通道1、2、3，通道映射為ABC、abc、UVW。
   • 正確設置三側變比信息。
5. 光纖接入：
   • 根據通道接入光纖，先接保護裝置側，然后接繼保儀RX光口。
   • 指示燈點亮表示接入正確，如果沒有亮起可能是接反，需換另一根光纖接RX。
   • 注意不同保護裝置的光纖接口可能不同，如南瑞繼保RCS-978用的是方口（LC口），國電南自PST-1200用的是圓口（ST口）。
6. 設置參數：
   • 傳統繼保接線時，按照黃綠紅ABC相的順序，先接上高中側（或者高低側）電流。
   • 每相設置不同的電壓電流量，方便檢查采樣值。
   • 加采樣值時，以防保護動作產生報文不方便查看采樣信息而將主保護功能退掉。
   •

7. 注意保護原則：
   • 差動保護組必須能夠檢測到任何一相出口故障，包括接線、絕緣故障、故障接地等。
   • 差動保護組必須與變壓器保護同時啟動。
   • 差動保護組必須能夠承受額定電壓和頻率的變化。
   • 差動保護互感器應按照變壓器的額定容量和電壓進行選擇。
   • 差動保護組應與主電路隔離，保證可靠地檢測差動電流。
   • 在配置過程中要注意信號的保真度。
8. 進行試驗：
   • 設置完成后，需要進行實際試驗，檢測保護系統是否正常響應。
   • 如果出現問題，需再次進行優化調整。

請注意，以上步驟僅供參考，具體的配置步驟和參數設置可能因設備型號、廠家要求以及實際電網環境而有所不同。在進行配置時，建議參考設備說明書和廠家提供的指導文檔，并遵循相關安全規定和操作規程。
