發電機轉子接地保護

轉載請備注（http://www.wangxian360.com/）

轉子接地是發電機較常見的故障之一。轉子一點接地時,由于沒有形成閉合通略,勵磁繞組參數沒有改變,所以并不造成直接的危險,然而,如果再發生第2點接地故障,則會出現故障點電流過大而燒傷轉子本體、勵磁繞組被短接而使氣隙磁通失去平衡引起振動以及軸系轉子磁化等災雄性后果,嚴重威脅發電機的安全。為此在發電機保護中，有一款單獨的微機保護裝置，即發電機轉子接地保護裝置來實現轉子接地保護功能。以下對發電機轉子接地保護的介紹。

(1)保護內容:反映發電機轉子一點接地及兩點接地故障。

(2)原理:轉子一點接地保護采用乒乓式變電橋原理;轉子兩點接地保護采用定子電壓二次諧波分量原理

轉子一點接地保護:

轉子一點接地,對發電機沒有直接危害,根本目的是防止轉子兩點接地。

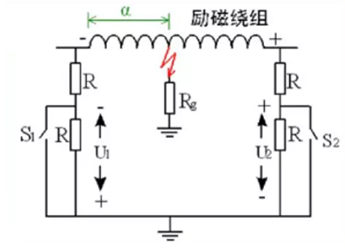

勵磁繞組切換電橋兩臂電阻值，測量不同狀態下的U1,U2，計算勵磁組對地的絕緣電阻Rg,判斷是否發生一點接地故障。當R2<RL時,保護動作。

轉子兩點接地保護:

發電機轉子兩點接地時會在定子電勢中產生二次諧波電壓分量。測量發電機機端定子電壓的二次正序諧波電壓分量。當U2>U2set時,保護動作。

(3）特點

乒乓式變電橋法,測量精度高,減少誤報

在線監測電子開關運行情況。

顯示實時計算的勵磁繞組絕綠電。

能夠反映轉子接地點的位置。

(4)出口方式:

轉子一點接地保護:延時動作于發信號,自動啟動兩點接地保護。

轉子兩點接地保護:延時動作于全停
