400V光伏并網柜接線圖介紹

   光伏并網柜在分布式光伏發電項目中，使用的比較多。尤其是220V和400V并網發電項目。其中220V并網發電項目都屬于小容量光伏發電。并網柜都比較簡單，為此在技術上沒有多少難度。對于400V并網發電項目，并網要求就先對復雜很多。關于接線圖，簡單的介紹一下。

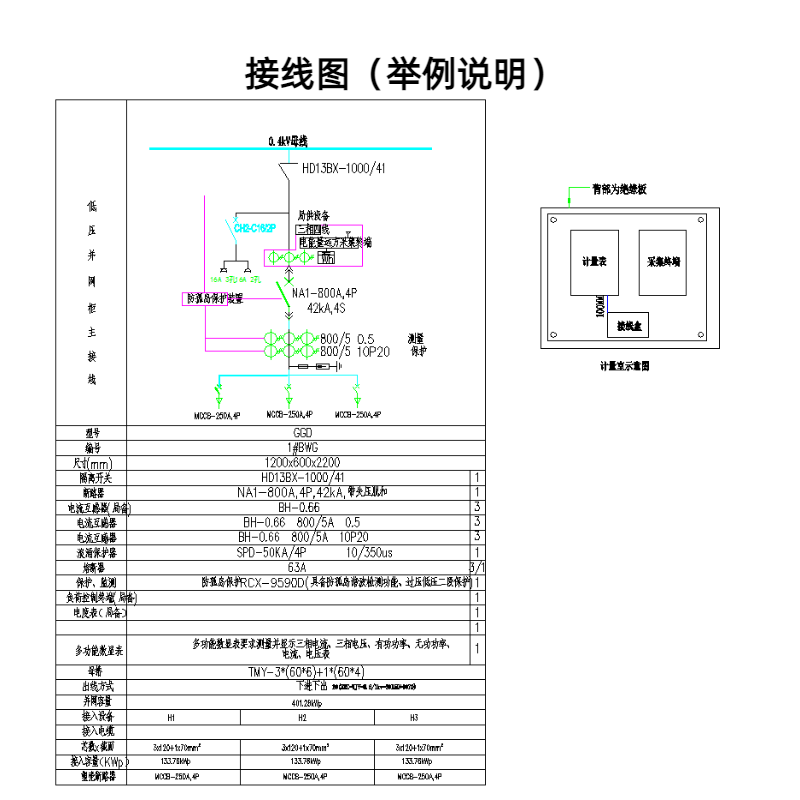

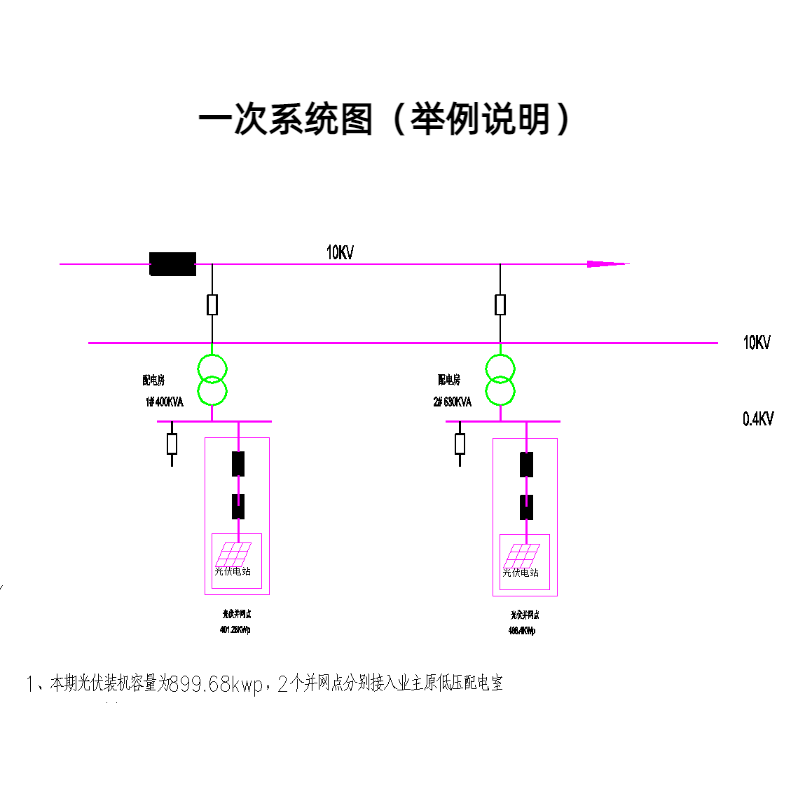

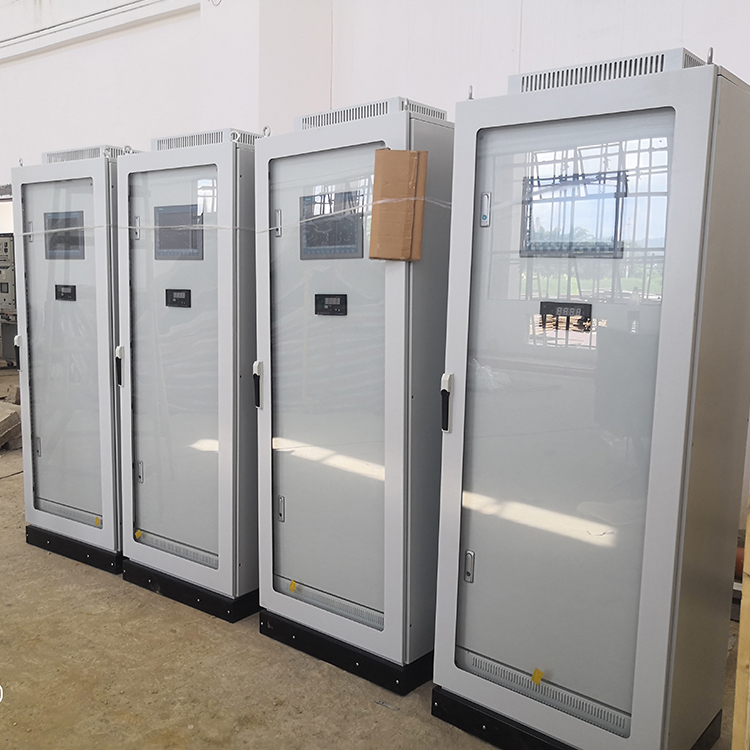

   該項目為廠房屋頂項目，通過低壓400V并網，需要使用光伏并網柜。其中并網柜的組成有框架斷路器、刀閘開關、防孤島保護裝置、多功能顯示表等，預留關口表和負控終端位置。
