對于發電機來講，轉子接地保護裝置是專門為其配套使用的一款微機保護。保護原理如下：

  一、轉子一點接地保護

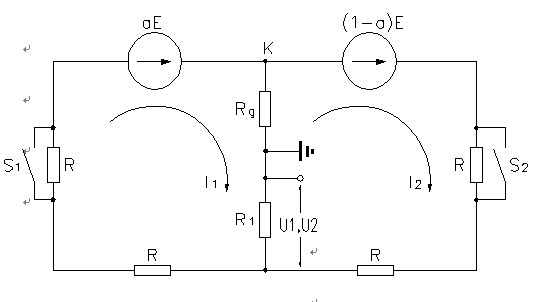

  該保護主要反映轉子回路一點接地故障。采用乒乓式開關切換原理，通過求解兩個不同的接地回路方程，實時計算轉子接地電阻和接地位置。原理圖見下圖所示。其中：S1、S2為由微機控制的電子開關，Rg為接地電阻，a為接地點位置，E為轉子電壓。4個降壓電阻R，一個測量電阻R1。當S1閉合，S2斷開時（狀態1），在R1上測得電壓為U1，S1斷開，S2接通時（狀態2）在R1上測得電壓為U2。△U=U1-U2。接地電阻和接地位置計算公式如下：

計算接地位置并記憶，是為判斷轉子兩點接地作準備的。為防止保護誤動及計算溢出，特設啟動判據：E > 啟動電壓定值，其中E為勵磁電壓。

當Rg小于或等于接地電阻整定值時，經延時發轉子一點接地信號或作用于跳閘。

在保護裝置的液晶主界面上可實時顯示轉子接地電阻值和接地位置。

 技術指標

① 接地電阻高定值整定范圍：1~50kW，整定誤差不超過±5%；

② 接地電阻低定值整定范圍：0.1~20kW，整定誤差不超過±5%；

③ 接地電阻高定值延時整定范圍：1.0~10s，整定誤差不超過±5%；

④ 接地電阻低定值延時整定范圍：1.0~10s，整定誤差不超過±5%。

 整定計算

① 接地電阻整定值取決于正常運行時轉子回路的絕緣水平；

② 接地電阻高定值可整定為10kW及以上延時(4~10s)動作于發信號；

③ 接地電阻高定值可整定為10kW以下延時(1~4s)動作于發跳閘。

功能調試說明

功能調試前先對采樣進行校準：

零點校準，和常規保護零點校準相同，進入采樣數值界面后按向右按鍵，注意的是校準時，請不要加信號。

一點接地保護動作判據：

1）．RLP01  一點接地－“告警/跳閘”；

2）．接地電阻值 ≤ 一點接地定值（Rdz1）；

3）．勵磁電壓大于勵磁電壓啟動值Uqd；

4）．延時時間 ≧ 一點接地延時 Tzd1；

滿足以上條件，若投“跳閘”保護立即出口3J(C7/C8)、4J（C9/C10）、5J（C11/C12）、6J（C13/C14），同時驅動事故信號繼電器11J（C1/C3）（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C1/C2（直到手動復歸，繼電器才返回），面板告警燈亮。

在事件記錄里的保護事件里可以看到一點接地動作的記錄，記錄里有動作時間、動作名稱，按確定鍵后可以看到接地電阻動作值Rg，此動作值是電阻值，單位為KΩ。

一點接地返回條件：

1）勵磁電壓<電壓啟動值；

2）一點接地故障消除。

滿足以上任一條件即可返回。

一點接地試驗過程：

1）.加入一個大于啟動電壓的勵磁電壓

2）.在接線端子F1與F2處接入一個電阻，則對應液晶的顯示電阻即為接入的電阻值，此時的接地位置系數aK應為1.00左右，表示接地位置在最靠近Ue的負端。

3）.在接線端子Z1與F2處接入一個電阻，則對應液晶的顯示電阻即為接入的電阻值，此時的接地位置系數aK應為0.00左右，表示接地位置在最靠近Ue+端。

4）.當接入的電阻低于設置值時，一點接地動作。程序會記錄下該接地位置，為兩點接地作準備。

二、轉子兩點接地保護

該功能是在一點接地保護的基礎上實現的。當接地位置的變化量大于某一定值時，則認為發生了兩點接地，保護瞬時跳閘，adz2為兩點接地定值。

兩點接地動作判據：

1．RLP02  兩點接地－“投”；

2．一點接地動作；

3．勵磁電壓大于啟動電壓；

4．接地位置系數和一點接地動作時的值進行比較，當變化值大于兩點接地定值adz2；

5．延時時間 ≧ 兩點接地延時 Tzd2；

滿足以上條件，保護立即出口C7/C8、C9/C10、C11/C12、C13/C14同時驅動事故信號繼電器C1/3（直到手動復歸，   繼電器才返回），面板事故燈亮。

在事件記錄里的保護事件里可以看到兩點接地動作的記錄，記錄里有動作時間、動作名稱，按確定鍵后可以看到   動作值，此動作值是接地位置變化值Dak。

兩點接地返回條件：

1）勵磁電壓<電壓啟動值；

2）有一點接地故障消除或者兩點接地故障都消除。

滿足以上任一條件即可返回。

兩點接地試驗過程：

一點接地動作之后，在加入一個電阻到連接F2和Z1 （或者 F2和F1），根據第一點的接地情況，使兩點接地時的接地位置系數aK與第一點接地時的接地位置記錄值相比，變化值大于設置值時，兩點接地動作。

現場出現一點接地怎么處理？

一般情況下轉子接地保護功能投的 是一點接地告警。兩點接地跳閘。出現一點接地時，及時觀察現場情況。確保轉子接地保護功能全部投入。待電機停機檢修時，著重處理。

當出現兩點接地，無疑對發電機的危害是非常大的，此時轉子接地保護直接跳閘。
