防孤島保護裝置如何接線

轉載請備注（http://www.wangxian360.com/）

   防孤島保護裝置在分布式光伏發電項目中使用比較多，就目前來講，隨著分布式光伏發電的裝機容量遞增，防孤島保護裝置的使用量也隨著使用增大。當前，很多微機保護裝置廠家都在生產。每個廠家的產品在外觀尺寸安裝方法上都略有區別，下面簡單的舉例介紹一下防孤島保護裝置如何接線。

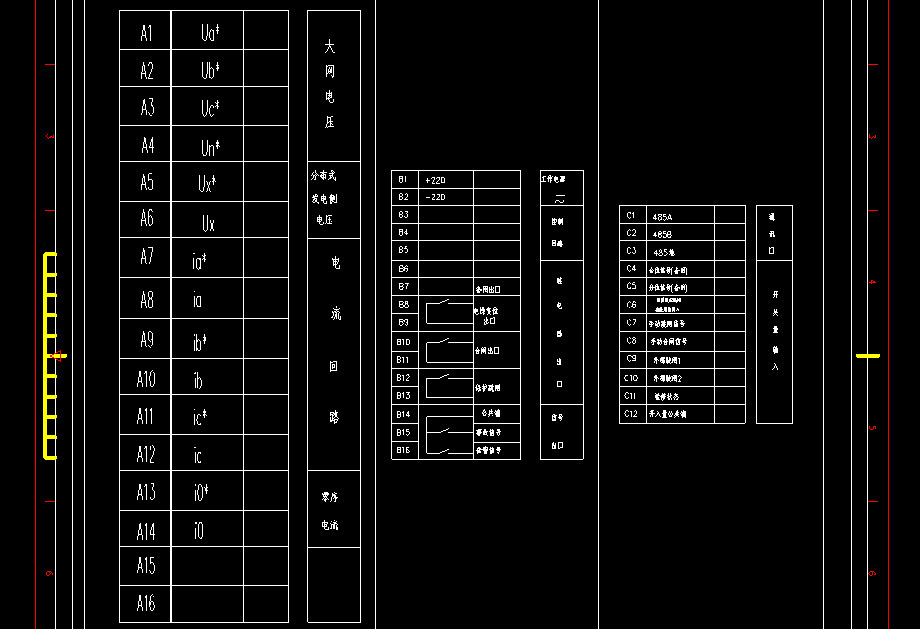

   對于防孤島保護裝置，一般需要接一些二次線：

1、模擬量，包括電壓線和電流線，其中電壓取自電網側電壓。包括UA、UB、UC、UN。

2、裝置電源，對于大多數的防孤島保護裝置的裝置電源為AC220V，這樣一來，裝置的電源可以直接取自電網側的AC220V或者取自UPS電源。現場經驗，使用UPS供電，裝置的運行穩定性要相對好一些。

3、繼電器出口，對于防孤島保護裝置，需要在動作時，跳開并網開關，為此需要防孤島保護裝置接入并網開關的合閘控制點和分閘控制點。其它的點，根據實際使用情況而定。

4、開關量，防孤島保護裝置，開關量的接入也是必要的。其中并網開關的合位信號和分位信號是必須要接的。其余的根據情況而定。開關量為無源的干接點。裝置內部提供24V直流電源。
