什么是電能質量中三相電壓不平衡狀態？

轉載請備注（http://www.wangxian360.com/）

  三相不平衡是電能質量的一個重要指標，雖然影響電力系統的因素有很多，但正常性不平衡的情況大多是因?yàn)槿嘣⒕€路參數或負荷不對稱。由于三相負荷的因素是不一定的，所以供電點的三相電壓和電流極易出現不平衡的現象，損耗線路。不僅如此，其對供電點上的電動機也會造成不利的影響，危害電動機的正常運行。因此，如果三相不平衡超過了配電網可以承受的范圍，那么整體的電力系統的安全運行就會受到影響。

三相不平衡的基本概念

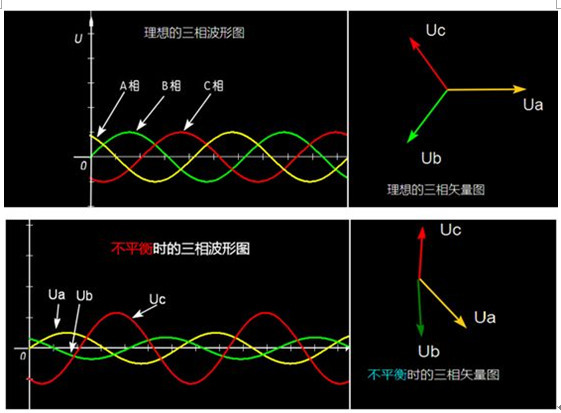

   三相不平衡是指在電力系統中三相電流（或電壓）幅值不一致，且幅值差超過規定范圍。由于各相電源所加的負荷不均衡所致，屬于基波負荷配置問題。發生三相不平衡即與用戶負荷特性有關，同時與電力系統的規劃、負荷分配也有關。在電網系統中，三相平衡主要指的是三相的電壓相量的大小相等，而且如果按照A、B、C的順序進行排列，他們兩兩之間構成的角度都為2n/3。而三相不平衡就是指相量大小、角度的不一致。《電能質量三相電壓允許不平衡度》(GB/T15543-1995)適用于交流額定頻率為 50 赫茲。在電力系統正常運行方式下，由于負序分量而引起的 PCC 點連接點的電壓不平衡。該標準規定：電力系統公共連接點正常運行方式下不平衡度允許值為 2%，短時間不得超過 4%。
