配電箱的接線流程是什么？

轉載請備注（http://www.wangxian360.com/）

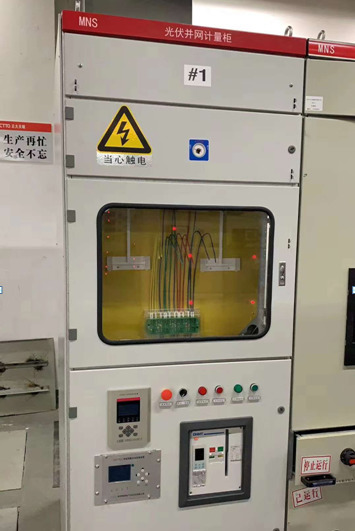

   對于配電箱，里面會根據實際要求，安裝有各種各樣的電氣元件。當電氣元件固定好后，接下來需要連接二次線。二次線連接的好壞，不僅直接影響著美觀，而且還影響著以后的使用安全。規范化的接線是非常有必要的，具體接線的流程是什么，下面做一個簡單的介紹。

1、按照原理圖來了，不在同一位置的的要上端子，千萬不要一個端子接3根線。查錯就不是那么查了，只能按照原理圖來一個個對。

（1）導線橫截面的選用

市電（交流220V）電壓回路的線用1.5平方毫米的；電流回路用2.5平方毫米的。蓄電池一般用1.5平方毫米就可以。

（2）接線時候，要檢查好導線兩端的信號是否對應，以免造成不必要的錯誤。

（3）最主要的是看明白原理圖及接線圖。

2、如果是新手要先審圖，整理一條自己的思路，而且還可以檢查一下圖紙有沒有問題，不懂的地方可以先弄明白，這樣有利于做線。然后才開始接線。

對二次接線施工的要求：按圖施工，接線正確；導線與電氣元件采用螺栓連接、插接、焊接或壓接等，均應牢固可靠，接線良好；配線整齊清晰、美觀；導線絕緣良好，無損傷；柜內導線不應有接頭；回路編號正確，字跡清晰。

電纜芯線截面的選擇還應符合下列要求：

（1）電流回路：應使電流互感器的工作準確等級，此時，如無可靠根據，可按斷路器的電流容量確定最大短路電流。

（2）電壓回路：當全部保護裝置和安全自動裝置動作時（考慮到發展，電壓互感器的負荷最大時），電壓互感器至保護和自動裝置屏的電纜壓降不應超過額定電壓的3%。

（3）操作回路：在最大負荷下，操作母線至設備的電壓降，不應超過10%額定電壓。

3、電流互感器二次繞組不允許開路，電壓互感器二次側不允許短路二次接線前，應熟悉一下圖紙：

（1）原理圖（表示各回路的工作原理和相互作用。圖紙不久表示出二次回路中各元件的連接方式，而且還表示出與一次回路有關的聯系）

（2）展開圖

（3）端子排圖

（4）安裝接線圖

   以上為關于配電箱接線的簡單介紹。不僅針對于配電箱，對于高壓系統使用的各種高壓柜、保護屏柜也非常適用。對于一些國網項目或者其它規模較大的項目，二次線的接線是非常整齊規范化的。而且工藝完美。
