變電站零序電流和零序電壓的介紹

轉載請備注（http://www.wangxian360.com/）

  在電力系統中，理論上講對于三相電流之和應該為0，對于三相電壓之和也應該為0，也就是N線是沒有電壓和電流的。但是在實際應用中，由于各種因素導致三相電壓和三相電流是存在偏差的。尤其當出現故障時，偏差就更為明顯。由此引出零序電流和零序電壓。

 一般情況下，主變的運行方式有兩種，即大接地系統和小接地系統。國網規定，當電壓等級為110KV及以上時，中性點直接接地，這稱為大接地系統。一般35KV及以下的電壓等級用不直接接地或經消弧線圈接地的方式，這稱為小接地系統。當中性點直接接地的系統中出現相間短路時，不會出現零序電流和零序電壓。當出現接地故障時出現零序電壓和零序電流，因此在這種情況下，將是否出現零序作為判斷故障原因一個條件。

   零序分量特點：離著故障點越大，零序電壓越大，距離故障點越遠，零序電壓越小。而電壓是離故障點越近，值越小，與零序電壓正相反。對于零序電流來說，它的分布于變壓器的接地點數目有關，與系統中存在多少電源無關，角度超前零序電壓，并且零序功率方向是線路指向母線。

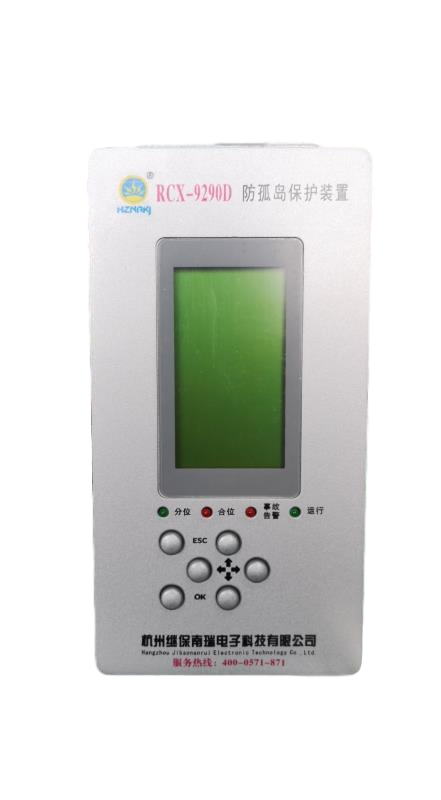

   很多微機保護裝置具備了零序電壓保護和零序電流保護功能，零序電流和零序電壓通過微機保護裝置可以自產也可以通過外部添加的零序互感器。零序電壓保護和零序電流保護的運用，更加完善了電力系統的保護功能，確保了電力運行的安全可靠。
