什么是檢測飽和電流型微機消諧裝置？

電磁式電壓互感器發生鐵磁諧振時產生的過電壓使電流激增,造成一次側熔斷器熔斷,導致電壓互感器燒毀,甚至引起避雷器、變壓器、斷路器的套管發生閃絡或爆炸的事故頻繁。一般我們根據分析故障現象,判斷故障類型,找到有效措施防止電磁式電壓互感器發生鐵磁諧振的方法。現在，我們來看下檢測飽和電流型微機消諧裝置的工作原理以及能否有效抑制電磁式電壓互感器發生鐵磁諧振？

檢測飽和電流型微機消諧裝置針對傳統半絕緣電壓互感器諧振過電壓治理措施的弊端，結合一、二次消諧措施，進行優勢互補，提出了以飽和諧振理論為基礎的抑制涌流的主動式治理策略，研發以電壓互感器飽和電流作為動作條件的檢測飽和電流型微機消諧裝置，有效的解決電壓互感器保險及其本體燒毀問題。

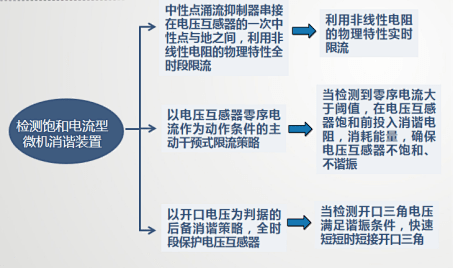

檢測飽和電流型微機消諧裝置工作原理圖

針對檢測飽和電流型微機消諧裝置能有效解決電壓互感器保險及其本體燒毀問題，接下來，我們總結下檢測飽和電流型微機消諧裝置有哪些功能特點，有效抑制了鐵磁諧振？

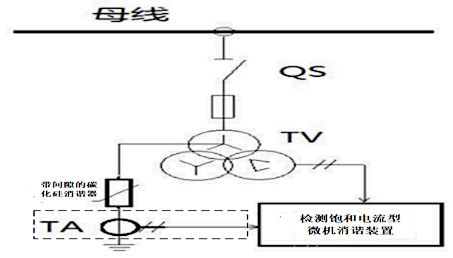

一次示意圖

1、能夠主動干預并預防諧振過電壓發生

采用電壓互感器飽和電流作為判據，響應時間在5ms以內，保護（電壓互感器用）熔斷器在其保護范圍外的電流作用下不被損壞。快速消諧，保護電壓互感器及系統元件的正常運行，有效消除鐵磁諧振。

2、能夠主動干預并預防諧振過電壓發生

能夠連續快速消除鐵磁諧振過電壓，將電壓互感器的激磁電流抑制在200mA以內，使電壓互感器不飽和，確保PT不諧振、PT保險不熔斷。

3、能夠主動干預并預防諧振過電壓發生

快速識別系統中的故障類型（弧光接地、金屬接地、系統過/欠壓、PT斷線、分頻諧振、工頻諧振、高頻諧振等），并對故障電壓、電流進行錄波，有利于分析諧振產生及故障發生原因。

基于以上檢測飽和電流型微機消諧裝置的三大特點，有效抑制了電磁式電壓互感器發生鐵磁諧振，保護了電網安全運行。

文章來自電力微機保護網
