RCX-9689 發電機轉子接地保護測控裝置說明書

液晶顯示:

Ue  U1  U2  Rg  Du  aK

說明：

Ue：勵磁電壓；

U1：S1閉合時測量電壓（R1的電壓）；

U2：S2閉合時測量電壓（R1的電壓）；

Rg：對地電阻值,單位為KΩ；當電阻無窮大時，顯示“——”

Du：U1與U2差值

aK：接地位置系數

主菜單：

01.保護投退

02.保護定值

03.事件記錄

04.輸入輸出

05.采樣數值

06.實時時鐘

07.出廠設置

08.設備信息

1．裝置說明

1.1面板led顯示(從右到左)

1）. 運行（綠燈）

2）. 電源（綠燈）

3）. 故障（紅燈）

4）. 備用（紅燈）

5）. 備用（綠燈）

6.） 告警（紅燈）

7）. 事故（紅燈）

1.2開入

123456789ABCDE

0000000000 0 000

上一排的對應下一排：

“1”~“E”：對應R1~R14  備用

1.3 開出

123456789ABC

000000000000

上一排對應下一排的

“1”：1J(C4/C6) 備用出口；                 “2”：2J(C5/C6) 備用出口；

“3”：3J(C7/C8) 保護跳閘出口1；            “4”：4J(C9/C10) 保護跳閘出口2；

“5”：5J(C11/C12) 保護跳閘出口3；          “6”：6J(C13/C14) 保護跳閘出口4；

“7”：7J(C15/C16) 備用出口；           “8”：8J(C17/C18) 備用出口；

“9”：9J 備用出口；                   “A”：10J 備用出口；

“B”：11J(C1/C3) 事故信號；                “C”：12J(C2/C3)告警信號；

做開出試驗時，密碼是：2000

1.4采樣數值通道

Ue: 勵磁電壓                   U1: S1閉合時取樣電壓

U2:  S2閉合時取樣電壓          Du:  U1與U2差值

備注：由于液晶顯示數值的小數點后面是3位，采樣通道里數據顯示的小數點后面是2位，為能夠顯示出小數點后第三位數，所以采樣通道里的U1是液晶顯示中U1的10倍，實際數據以液晶顯示為準。

進入采樣數值界面后，按向右按鍵進行通道零點校準（不加任何采樣電量）。加上勵磁電壓后，按向左按鍵進行通道校準，進入到校準界面后，按左右鍵調到需要校準的通道，再按上下按鍵調節系數，校準完按確定鍵，輸入密碼1000再按確定鍵就可保存。

1.5 事件記錄

1.保護事件

2.遙信事件

3.自檢事件

4.事件清除

保護事件：可以記錄64條保護動作的事件記錄，按“確定”鍵后即可進入保護事件記錄菜單。

遙信記錄：可以記錄64條遙信事件，記錄了斷路器、隔離開關等變位信息。

自檢事件：可以記錄64條裝置故障信息。

1.6.出廠設置

07：disp1設為0.63     08：disp2設為0.00  —— 出廠前已設好，不要改。

2．功能菜單

3. 保護動作原理

3.1  轉子一點接地保護

該保護主要反映轉子回路一點接地故障。

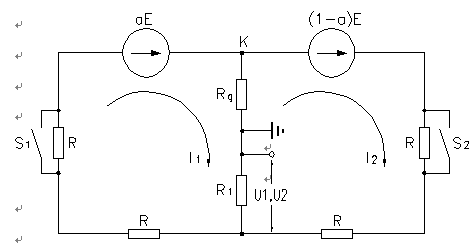

采用乒乓式開關切換原理，通過求解兩個不同的接地回路方程，實時計算轉子接地電阻和接地位置。原理圖見下圖所示。其中：S1、S2為由微機控制的電子開關，Rg為接地電阻，?為接地點位置，E為轉子電壓。4個降壓電阻R，一個測量電阻R1。當S1閉合，S2斷開時（狀態1），在R1上測得電壓為U1，S1斷開，S2接通時（狀態2）在R1上測得電壓為U2。△U=U1-U2。接地電阻和接地位置計算公式如下：

計算接地位置并記憶，是為判斷轉子兩點接地作準備的。為防止保護誤動及計算溢出，特設啟動判據：E > 啟動電壓定值，其中E為勵磁電壓。

當Rg小于或等于接地電阻整定值時，經延時發轉子一點接地信號或作用于跳閘。

在保護裝置的液晶主界面上可實時顯示轉子接地電阻值和接地位置。

技術指標

① 接地電阻高定值整定范圍：1~50k?，整定誤差不超過?5%；

② 接地電阻低定值整定范圍：0.1~20k?，整定誤差不超過?5%；

③ 接地電阻高定值延時整定范圍：1.0~10s，整定誤差不超過?5%；

④ 接地電阻低定值延時整定范圍：1.0~10s，整定誤差不超過?5%。

整定計算

① 接地電阻整定值取決于正常運行時轉子回路的絕緣水平；

② 接地電阻高定值可整定為10k?及以上延時(4~10s)動作于發信號；

③ 接地電阻高定值可整定為10k?以下延時(1~4s)動作于發跳閘。

功能調試說明

功能調試前先對采樣進行校準：

零點校準，和常規保護零點校準相同，進入采樣數值界面后按向右按鍵，注意的是校準時，請不要加信號。

一點接地保護動作判據：

1）．RLP01  一點接地－“告警/跳閘”；

2）．接地電阻值 ≤ 一點接地定值（Rdz1）；

3）．勵磁電壓大于勵磁電壓啟動值Uqd；

4）．延時時間 ≧ 一點接地延時 Tzd1；

滿足以上條件，若投“跳閘”保護立即出口3J(C7/C8)、4J（C9/C10）、5J（C11/C12）、6J（C13/C14），同時驅動事故信號繼電器11J（C1/C3）（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器C1/C2（直到手動復歸，繼電器才返回），面板告警燈亮。

在事件記錄里的保護事件里可以看到一點接地動作的記錄，記錄里有動作時間、動作名稱，按確定鍵后可以看到接地電阻動作值Rg，此動作值是電阻值，單位為KΩ。

一點接地返回條件：

1）勵磁電壓<電壓啟動值；

2）一點接地故障消除。

滿足以上任一條件即可返回。

一點接地試驗過程：

1）.加入一個大于啟動電壓的勵磁電壓

2）.在接線端子F1與F2處接入一個電阻，則對應液晶的顯示電阻即為接入的電阻值，此時的接地位置系數aK應為1.00左右，表示接地位置在最靠近Ue的負端。

3）.在接線端子Z1與F2處接入一個電阻，則對應液晶的顯示電阻即為接入的電阻值，此時的接地位置系數aK應為0.00左右，表示接地位置在最靠近Ue+端。

4）.當接入的電阻低于設置值時，一點接地動作。程序會記錄下該接地位置，為兩點接地作準備。

3.2轉子兩點接地保護

該功能是在一點接地保護的基礎上實現的。當接地位置的變化量大于某一定值時，則認為發生了兩點接地，保護瞬時跳閘：     adz2為兩點接地定值。

兩點接地動作判據：

1．RLP02  兩點接地－“投”；

2．一點接地動作；

3．勵磁電壓大于啟動電壓；

4．接地位置系數和一點接地動作時的值進行比較，當變化值大于兩點接地定值adz2；

5．延時時間 ≧ 兩點接地延時 Tzd2；

滿足以上條件，保護立即出口C7/C8、C9/C10、C11/C12、C13/C14同時驅動事故信號繼電器C1/3（直到手動復歸，繼電器才返回），面板事故燈亮。

在事件記錄里的保護事件里可以看到兩點接地動作的記錄，記錄里有動作時間、動作名稱，按確定鍵后可以看到動作值，此動作值是接地位置變化值Dak。

兩點接地返回條件：

1）勵磁電壓<電壓啟動值；

2）有一點接地故障消除或者兩點接地故障都消除。

滿足以上任一條件即可返回。

兩點接地試驗過程：

一點接地動作之后，在加入一個電阻到連接F2和Z1 （或者 F2和F1），根據第一點的接地情況，使兩點接地時的接地位置系數aK與第一點接地時的接地位置記錄值相比，變化值大于設置值時，兩點接地動作。

特別說明：除了開出試驗密碼是2000，其它密碼都是1000.

4．裝置功能圖紙

RCX-9689裝置端子圖說明
