RCX-9698發電機差動保護測控裝置說明書

（一）．裝置說明

01．輸出

FEDCBA9876543210

0000000000000000

上一排對應下一排的

“0”對應位置為：備用出口；       “1”對應位置為：備用出口；

“2”對應位置為：差動保護出口；   “3”對應位置為：差動保護出口；

“4”對應位置為：差動保護出口；   “5”對應位置為：非電量保護出口；

“6”對應位置為：非電量保護出口； “7”對應位置為：非電量保護出口；

“9”對應位置為：事故信號；       “A”對應位置為：告警信號；

02．采樣數值通道

0  機端IA相電流、       (1) 機尾IA相電流；

2  機端IB相電流、       (3) 機尾IB相電流；

4  機端IC相電流、       (5) 機尾IC相電流；

6  備用、                (7) 備用；

8  備用、                (9) 備用；

A  備用；                (B) 備用

C  備用；

03.液晶上顯示項目設置如下

根據實際情況整定，一般出廠已整定，無需再整定。

（二）．功能菜單

（三）．保護動作原理

①  縱聯差動速斷保護

縱聯差動速斷保護實質上為反映發電機兩側電流差而快速動作的保護，用以保證在發電機內部發生嚴重故障或變壓器外部兩側CT間短路時而快速動作于跳閘。保護動作判據為：

Icd >Isd

式中：Icd為兩側同相CT間實際差動電流，Isd為差動速斷電流設定值；

三相中任一相滿足Icd >Isd 差動保護即動作出口跳發電機側所有開關。

實際運行中差動電流=  Id + Iww

②  比率差動保護（帶ＣＴ斷線閉鎖功能）

該保護采用分相式，即Ａ、Ｂ、Ｃ任一相保護動作均出口，以下判據均以一相為例。

當以下各式同時成立時比率差動元件保護動作

Ｉcd＞Ｉcdqd

Ｉcd＞Ｋ1×Ｉzd

其中：Ｉd、Ｉw分別為機端、機尾電流，

Ｉsd為差動速斷設定值；Ｉcdqd為差動保護門坎定值；

Ｉzd為制動電流；

Ｉe為發電機額定電流

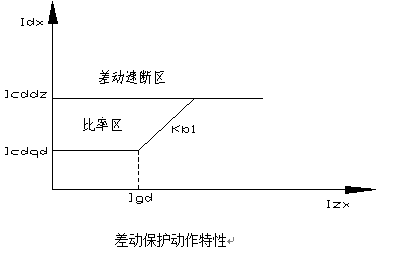

比率制動的差動保護：

Icd＞Icdqd    Icd＞K1*Izd   （兩者是或門關系）

式中：Icd為差動電流，Izd為制動電流，K1為比率制動系數。Icdqd差動電流門檻定值。

Icd＝| Id＋Iw |    Izd＝| Id一Iw |／2

調試中的簡單計算：

如果比例差動動作，則 Icd＝| Id＋Iw | > Icdqd；

同時滿足：Icd＝| Id＋Iw | > K1*Izd = K1* | Id一Iw |／2

上式是考慮到矢量計算，如果僅計算數值

則上不等式為：Icd＝| Id - Iw | > Icdqd；

Icd＝| Id - Iw | > K1*Izd = K1* | Id + Iw |／2

方式一：若 Id > Iw ；

則滿足：Id > Iw +Ｉcdqd；Id > Iw*（2+ K1）/（2- K1）比率差動才會動作；

方式二：若 Id < Iw ；

則滿足：Iw > Id +Ｉcdqd；Iw > Id*（2+ K1）/（2- K1）比率差動才會動作；

③  CT斷線

為防止CT繼線時，保護誤動作，裝置用軟件設置了延時CT斷線報警及瞬時CT斷線閉鎖保護功能。

1) 延時CT斷線報警：當任一相差流大于0.15Ie的時間超過10秒時發出CT斷線告警信號，但不閉鎖差動保護。這也兼起保護裝置交流采樣回路的自檢功能。

2)  瞬時CT斷線報警：在故障測量程序中進行，滿足下述任一條件不進行該CT斷線判別：

起動前某側最大相電流小于0.2Ie；    起動后最大相電流大于1.2Ie。

3) 某側電流同時滿足下列條件認為是CT斷線：

只有一相電流為零；其它相電流與起動前電流相等。

注：電量保護出口均為3J（C7、C8）、4J（C9、C10）、5J（C11、C12）；

非電量保護出口均為6J（C13、C14）、7J（C15、C16）、8J（C17、C18）；

（四）．裝置功能圖紙
