987S 線路距離保護測控裝置說明書

液晶顯示：UA  UB  UC  UAB  UBC  UCA  IA  IB  IC  ΣP  ΣQ  COSΦ  f  fx

u0  i0 ux  ia  ib  ic

說明：

UA、UB、UC：母線相電壓一次值

UAB、UBC、UCA：母線線電壓一次值；

IA、IB、IC：測量電流一次值

ΣP：總有功一次值；

ΣQ：總無功一次值；

COSΦ：功率因素；

f：線路頻率值；

fx：抽取相頻率值；

u0：零序電壓二次值；

i0：零序電流二次值；

uab：線電壓二次值；

ux：抽取相線電壓；

ia、ib、ic：保護電流二次值；

i1、i2：分別為正序電流、負序電流的二次值；

1.裝置說明：

1.1裝置指示燈：

裝置面板上共有8個指示燈，從左到右依次為：

燈1—運行(綠色)

燈2—電源(綠色)

燈3—備用（綠色）

燈4—合位（紅色）

燈5—分位（綠色）

燈6—告警（紅色）

燈7—事故（紅色）

燈8—故障（紅色）

1.2開入：

開入量：1-16   17-32

0000000000000000

0000000000000000

上一排對應開入量1-16；    下一排對應開入量17-32

開入量定義：

“1”：1R1 合位信號；

“2”：1R2 分位信號；

“3”~“5”：1R3~1R5備用；

“6”：1R6 重合閘閉鎖；

“7”~“9”：1R7~1R9備用；

“10”：1R10 備用；

“11”：1R11 備用；

“12”：1R12備用；

“13”~“16”：1R13~1R16備用；

“17”~“32”：2R1~2R16 備用；

1.3.開出：

開出

123456789ABCDEFG

0000000000000000

出口定義如下（從左到右）：

“1”：1J（1C1/1C2）遙控合閘；          “2”：2J（1C3/1C4）遙控分閘；

“3”：3J（1C5/1C6）保護跳閘；          “4”：4J（1C7/1C8）重合閘；

“5”：5J（1C9/1C10）備用；             “6”：6J（1C11/1C12）備用；

“7”：7J（1C13/1C14）備用；            “8”：8J（1C15/1C16）備用；

“9”：9J（2C1/2C2）備用；              “A”：10J（2C3/2C4）備用；

“B”：11J（2C5/2C6）備用；             “C”：12J（2C7/2C8）備用；

“D”：13J（2C9/2C10）備用；            “E”：14J(2C11~2C12)裝置故障信號出口；

“F”：15J（2C13/2C14）告警信號出口；   “G”：16J(2C15~2C16) 事故信號出口；

做開出試驗時，密碼是：2000

P15/P16：0J   裝置失電（在電源板上）。

1.4采樣數值：（二次值）

uab：母線PT的A、B相的線電壓二次值；

ubc：母線PT的B、C相的線電壓二次值；

uca：母線PT的C、A相的線電壓二次值；

u0：母線PT的零序電壓二次值；

ux: 抽取相線電壓；

ia：A相保護電流二次值；

ib：B相保護電流二次值；

ic：C相保護電流二次值；

i0: 零序電流二次值；

Ia：A相測量電流二次值（和保護電流共用采樣通道）；

Ib：B相測量電流二次值（和保護電流共用采樣通道）；

Ic：C相測量電流二次值（和保護電流共用采樣通道）；

相位計算以保護電流A相為基準。

進入采樣數值界面后，可以按向左按鍵進行通道校準，進入到校準界面后，按左右鍵調到需要校準的通道，再按上下按鍵調節系數，校準完按確定鍵，輸入密碼1000再按確定鍵就可保存。

1.5測量監視：

一次值：UA、UB、UC、UX、IA、IB、IC、∑P、∑Q、Cos￠、f；

二次值：Ua、Ub、Uc、Ux、Ia、Ib、Ic、Pa、Pb、Pc、Qa、Qb、Qc、∑P、∑Q、Cos￠、f；

1.6.出廠設置

出廠設置里的值出廠前已經設好，少部分值由我們售后服務人員根據現場情況設置，客戶無需設置。Disp1和Disp2的值請參考DISP表，把需要顯示的項目對應的設置值相加即可。

1.7．裝置通訊：

1）.通訊接口：

2路以太網口。

1路485口。

2）.通訊規約：IEC60870-5-103通訊規約、MODBUS。

1.8.裝置自檢：

裝置自檢若出現故障時，故障繼電器有出口，同時故障指示燈點亮。

1.9．裝置電源：

工作電源：AC/DC 85~265。

開入量電源： DC220V。

2.功能菜單：

VIP-987S保護投退菜單

4保護原理

RLP01速斷

1)．RLP01  速斷－“投”；

2)．保護電流ia、ib、ic任何一相≧速斷定值（Idz0）；

滿足以上條件，保護立即出口3J(1C5/1C6)，同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

RLP02速斷低壓閉鎖

1）RLP02 速斷低壓閉鎖—“投”；

2）RLP01  速斷－“投”；

3）故障電流相對應的線電壓有一個低于低電壓閉鎖定值Udz1

4）RLP25 PT斷線閉鎖過流 和RLP24  PT斷線 若都投，則PT需不斷線

滿足以上條件，保護閉鎖速斷保護。

說明：低電壓元件按相取下表中的電壓元件作為判據，兩個線電壓中只要有一個低于定值時就開放電流保護； 90°低電壓元件電壓與相別的對應關系如下：

當發生PT斷線時，低電壓元件可選擇閉鎖或開放電流保護的出口。

RLP03速斷方向閉鎖

投入“速斷”保護的同時也投入“速斷方向閉鎖”，則在此方向內才動作：

相間帶方向（“投”時指向負荷：允許有±3°的誤差）

UBC= -90°時，IA的動作方向為    -150° 到   30°

UCA=150°時，IB的動作方向為     90°  到  270°

UAB =30°時， IC的動作方向為    -30°  到  150°

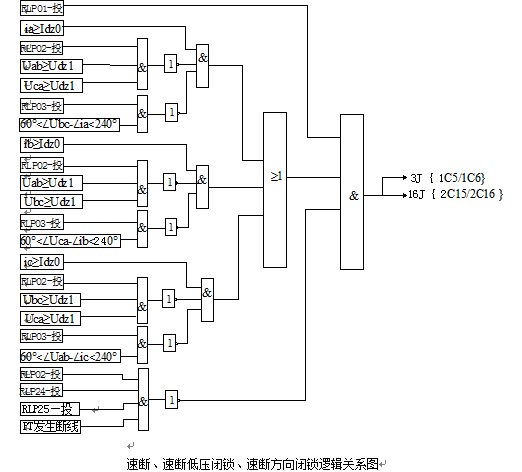

速斷、RLP02速斷低壓閉鎖、RLP03速斷方向閉鎖

速斷、速斷低壓閉鎖、速斷方向閉鎖邏輯關系圖

說明：

PT發生斷線：判斷詳見PT斷線保護功能的判據。

RLP01：速斷保護；RLP02：速斷低壓閉鎖；RLP03：速斷方向閉鎖；RLP24：PT斷線；

RLP25：PT斷線閉鎖過流；

ia、ib、ic：保護電流；Idz0：速斷定值；Udz1：低電壓閉鎖定值； Uab、Ubc、Uca：二次線電壓

RLP04限時速斷

1．RLP04  限時速斷－“投”；

2．保護電流ia、ib、ic任何一相≧ 限時速斷定值（Idz1）；

3．加入電流時間≧限時速斷延時 Tzd1；

滿足以上條件，保護立即出口3J(1C5/1C6)，同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

RLP05限時速斷低壓閉鎖

1）RLP05限時速斷低壓閉鎖—“投”；

2）RLP04限時速斷－“投”；

3)．保護電流ia、ib、ic任何一相≧ 限時速斷定值（Idz1）；

4）故障電流相對應的線電壓有一個低于低電壓閉鎖定值Udz1

5）“RLP25 PT斷線閉鎖過流” 和“RLP24  PT斷線” 若都投，則PT需不斷線

6）加入電流時間≧限時速斷延時 Tzd1；

滿足以上條件，保護閉鎖限時速斷保護。

說明：低電壓元件按相取下表中的電壓元件作為判據，兩個線電壓中只要有一個低于定值時就開放電流保護； 90°低電壓元件電壓與相別的對應關系如下：

當發生PT斷線時，低電壓元件可選擇閉鎖或開放電流保護的出口。

RLP06限時速斷方向閉鎖

投入“限時速斷”保護的同時也投入“限時速斷方向閉鎖”，則在此方向內才動作：

相間帶方向（“投”時指向負荷：允許有±3°的誤差）

UBC= -90°時，IA的動作方向為    -150° 到   30°

UCA=150°時，IB的動作方向為     90°  到  270°

UAB =30°時， IC的動作方向為    -30°  到  150°

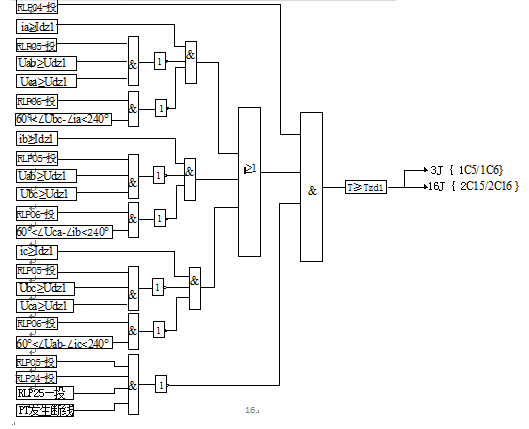

RLP04限時速斷、RLP05限時速斷低壓閉鎖、RLP06限時速斷方向閉鎖

說明：

PT發生斷線：判斷詳見PT斷線保護功能的判據。

RLP04：限時速斷保護；RLP05：限時速斷低壓閉鎖；RLP06：限時速斷方向閉鎖；RLP24：PT斷線；RLP25：PT斷線閉鎖過流；

ia、ib、ic：保護電流；Idz1：限時速斷定值；Tzd1：限時速斷延時；Udz1：低電壓閉鎖定值； Uab、Ubc、Uca：二次線電壓。

RLP07過電流

1．RLP07  過電流－“投”；

2．保護電流ia、ib、ic任何一相≧過電流定值（Idz2）；

3．加入電流時間≧過電流延時 Tzd2；

滿足以上條件，保護立即出口3J(1C5/1C6)，同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

RLP08過電流低壓閉鎖

1）RLP08過電流低壓閉鎖—“投”；

2）RLP07過電流－“投”；

3)．保護電流ia、ib、ic任何一相≧過電流定值（Idz2）；

4）故障電流相對應的線電壓有一個低于低電壓閉鎖定值Udz1

5）RLP25 PT斷線閉鎖過流 和RLP24  PT斷線 若都投，則PT需不斷線

6）加入電流時間≧過電流延時 Tzd1；

滿足以上條件，保護閉鎖過電流保護。

說明：低電壓元件按相取下表中的電壓元件作為判據，兩個線電壓中只要有一個低于定值時就開放電流保護； 90°低電壓元件電壓與相別的對應關系如下：

當發生PT斷線時，低電壓元件可選擇閉鎖或開放電流保護的出口。

RLP09過流方向閉鎖

投入“過電流”保護的同時也投入“過流方向閉鎖”，則在此方向內才動作：

相間帶方向（“投”時指向負荷：允許有±3°的誤差）

UBC= -90°時，IA的動作方向為    -150° 到   30°

UCA=150°時，IB的動作方向為     90°  到  270°

UAB =30°時， IC的動作方向為    -30°  到  150°

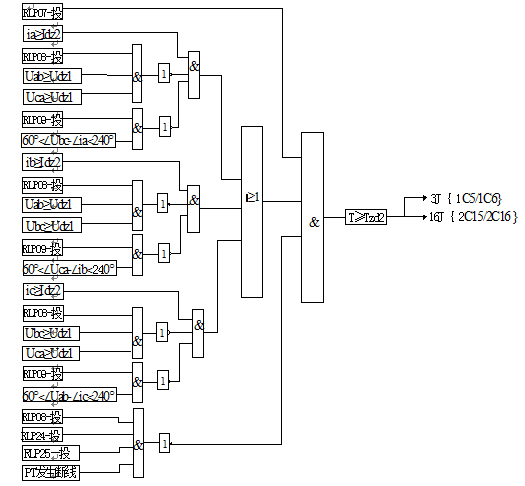

RLP07過電流、RLP08過流低壓閉鎖、RLP09過流方向閉鎖

過電流、過流低壓閉鎖、過流方向閉鎖邏輯關系圖

說明：

PT發生斷線：判斷詳見PT斷線保護功能的判據。

RLP07：過電流；RLP08：過流低壓閉鎖；RLP09：過流方向閉鎖；RLP24：PT斷線；RLP25：PT斷線閉鎖過流；

ia、ib、ic：保護電流；Idz2：過電流定值；Tzd2：過電流延時；Udz1：低電壓閉鎖定值； Uab、Ubc、Uca：二次線電壓。

RLP10過流反時限

裝置提供三種反時限特性（依據IEC225-4標準）：

上式中， Ip 為電流反時限電流定值，tp 為電流反時限時間定值。

注：過電流保護和過流反時限保護共用電流定值和時限定值，兩者同時投入時，反時限保護無效。

RLP11過負荷

1．RLP13  過負荷－“告警/跳閘”；

2．保護電流ia、ib、ic任何一相 ≧ 過負荷定值（Idz3）；

3．加入電流時間≧過負荷延時 Tzd3；

滿足以上條件，若投“跳閘”保護立即出口3J(1C5/1C6)，同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

零序過流

1．RLP18 零序過流－“告警/跳閘”；

2．零序電流i0 ≧ 零序過流定值（I0dz1）；

3．延時時間≧零序過流延時 T0zd1；

滿足以上條件，若投“跳閘”保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

說明：如“零序電流自產”投入，則零序電流通過三相保護電流矢量和/3計算所得。

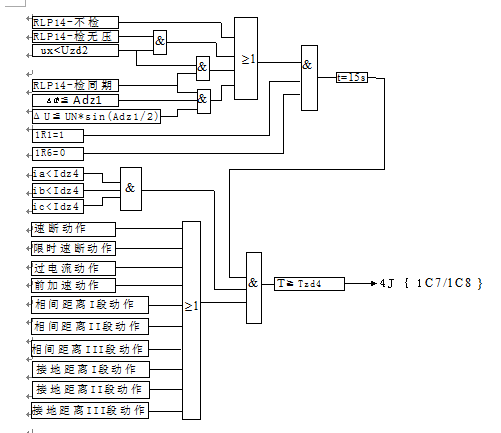

RLP20重合閘

1．RLP14  重合閘－“不檢/檢無壓”；

2．開關在合位（1R1=1），無閉鎖重合閘信號(1R6=0)，重合閘進行充電，充電15秒后，在液晶右上角顯示電池充電滿符號；

3．速斷、限時速斷、過電流、前加速、距離I段、距離II段、距離III段，三段保護任何一段動作后，檢測到的殘留電流值小于重合閘無流定值。

滿足以上條件后，若投“不檢”，則經過重合閘延時時間后，重合閘進行重合。重合閘出口為4J(1C7/1C8)。

滿足以上條件后，若投“檢無壓”，則需檢測抽取相電壓ux，若ux<重合閘無壓定值，則經過重合閘延時時間后，重合閘進行重合。重合閘出口為4J(1C7/1C8)。

說明：重合閘只針對速斷、限時速斷、過電流、前加速、距離I段、距離II段、距離III段動作后才能重合。

說明：

RLP14：重合閘； ia、ib、ic：保護電流；Idz4：重合閘無流定值；Tzd4：重合閘延時；ux: 抽取相電壓;Uzd2:重合閘無壓定值; Δ￠: 本側線電壓uab和抽取相電壓ux的相位差；ΔU：ΔU=｜uab - ux｜，本側線電壓uab和抽取相電壓ux的電壓差；Adz1：重合閘角度定值UN：二次額定電壓值，當PT采用Y型接法時，UN=57.74V,當PT采用VV接法時，UN=100V。1R1=1：斷路器為合位信號。1R6=0：沒有閉鎖重合閘信號。

低頻減載

1．RLP22  低頻減載－“投”；

2．Ua≧5V；

3. 35HZ ≦f ≦65HZ

4．頻率f采樣值≦ 低頻減載定值（Dpjz）；

5．滿足以上條件的持續時間≧低頻減載延時zd5；

滿足以上條件，保護立即出口3J(1C5/1C6)，同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

注：1）如“低頻滑差閉鎖”投入，則還需要  頻率滑差變化值 ≦ 低頻閉鎖滑差定值

2）如“低頻低壓閉鎖”投入，則還需要滿足低頻低壓閉鎖條件不成立。

低頻低壓閉鎖

1.RLP16低頻低壓閉鎖——“投”；

2.線電壓Uab 、Ubc、Uca的電壓值都<低頻閉鎖電壓定值Udz3；

3.Uab≧15V；

滿足以上條件，則閉鎖“低頻減載”保護，即使滿足低頻減載條件，也不會動作。

低頻滑差閉鎖

1.RLP17低頻滑差閉鎖——“投”；

2. 頻率滑差變化值df/dt ≧低頻閉鎖滑差定值Dfzd；

滿足以上條件，則閉鎖“低頻減載”保護，即使滿足低頻減載條件，也不會動作。

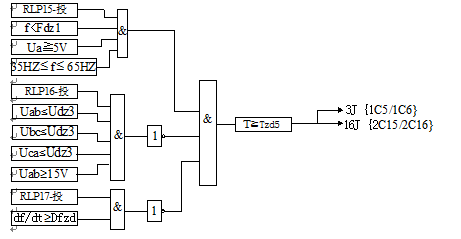

RLP15低頻減載、RLP16低頻低壓閉鎖、RLP17低頻滑差閉鎖

說明：

RLP15：低頻減載；RLP16低頻低壓閉鎖；RLP17：低頻滑差閉鎖

f：實際測得的頻率；Fdz1：低頻減載定值；Ua:A相二次電壓值；Udz3：低頻閉鎖電壓定值；df/dt：頻率滑差變化值；Dfzd：低頻閉鎖滑差定值；Tzd5：低頻減載延時。

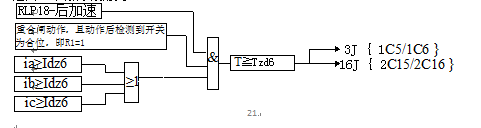

RLP21 加速保護

后加速：當線路一旦發生故障，保護有選擇性地動作，切除故障，然后重合閘進線一次重合：若為瞬時故障，則重合成功，而如果是永久性故障，則保護無選擇性地瞬時跳開斷路器，切除永久故障。

1）.RLP21加速保護——“后加速”

2）.三相保護電流ia、ib、ic中有一相或多相大于加速保護定值“Idz6”；

3. 重合閘—投，且重合閘保護動作，檢測到開關為合位；

當上面3個條件同時滿足后，程序開始延時，當延時大于等于整定值“Tzd6”時，保護立即出口3J(1C5/1C6)，同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

RLP25過電壓保護

1．RLP21  過電壓－“投”；

2．線電壓Uab、Ubc、Uca中有一個或多個值≧ 過電壓定值（Udz4）；

3．滿足以上條件持續時間≧過電壓延時（Tuzd4）；

滿足以上條件，保護立即出口3J(1C5/1C6)，同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

RLP26低電壓保護

1．RLP22  低電壓－“投”；

2．線電壓Uab、Ubc、Uca采樣值同時≦ 低電壓定值（Udz5）；

3．滿足以上條件持續時間≧低電壓延時（Tzd8）；

4. 所有線電壓均≧30V；

滿足以上條件，保護立即出口3J(1C5/1C6)，同時驅動事故信號繼電器16J(2C15/2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

RLP27母線絕緣監測

1).RLP23母線絕緣監測-“投”；

2).零序電壓u0≧母線絕緣監測定值Udz9；

3).零序電壓采樣延時時間≧母線絕緣監測延時（Tzd9）；

滿足以上條件，保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

說明：如“零序電壓自產”投入，則零序電壓通過三相電壓矢量和/3計算所得。

RLP29 PT斷線

1)．RLP24  PT斷線－“投”；

2)．線電壓Uab、Ubc、Uca中，有一線電壓采樣值 ≧ PT斷線電壓定值（Upt1），另一線電壓采樣值 < PT斷線電壓定值（Upt1）；

3)．滿足以上兩個條件持續時間≧PT斷線定值 Tupt1

滿足以上條件，保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

RLP29 PT斷線閉鎖過流

1)．RLP24  PT斷線－“投”；

2).  RLP25 PT斷線閉鎖過流—“投”

同時滿足以上條件，則當發生PT斷線時（滿足PT斷線條件），保護閉鎖速斷、限時速斷、過電流、加速保護（包括前加速和后加速）。

RLP31  PT失壓

1．RLP31  PT失壓－“投”；

2．線電壓Uab、Ubc、Uca都小于PT失壓定值(Upt2)；

3．保護電流ia、ib、ic任何一相 ≧ 0.3A；

4．滿足以上條件持續時間≧PT失壓定值 Tupt2

滿足以上條件，裝置發生PT失壓告警，并驅動告警信號繼電器J31/32（直到手動復歸，繼電器才返回），面板告警燈亮。

PT失壓復歸條件：有1個線電壓大于等于60V，或者3個保護電流（ia、ib、ic）都<0.3A.

RLP32控制回路斷線

1．RLP27  控制回路斷線－“投”；

2．同時采集到分位、合位信號，或同時采集不到分位、合位信號，持續時間≧ 控制回路斷線延時TKZ1；

滿足以上條件，裝置發生控制回路斷線告警保護，并驅動告警信號繼電器J31/32（直到手動復歸，繼電器才返回），面板告警燈亮。

距離保護

1.啟動元件

相間距離啟動判據：

式中 Φ表示A、B、C相；iset 表示過流啟動定值；△表示突變量；QD表示啟動定值

程序中，只整定電流突變量啟動值，負序電流突變量啟動值(3I2)規定為相電流突變量啟動值的3/5，既I2規定為相電流突變量啟動值的1/5。

裝置具有智能無故障快速復歸功能，啟動元件動作后所有故障檢測元件均不啟動并持續500ms后整組復歸,保證了再次故障發生時的快速反應。若啟動元件動作后檢測元件一直動作則7S后整組復歸。

備注說明（說明書內容過多，不能全部展示，如有需求，請于公司聯系）
