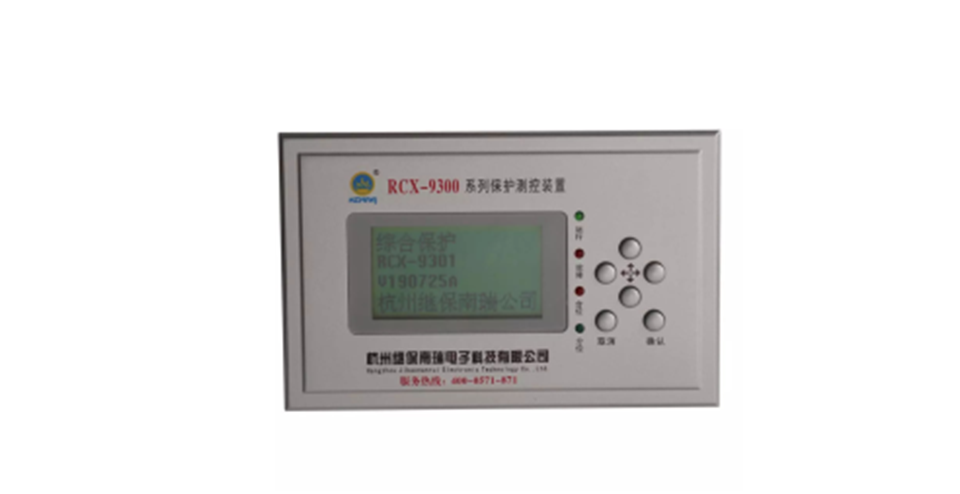

RCX-9307 母聯備自投保護測控裝置說明書

液晶顯示：UM1  UM2  IA  IC  f  ia  ib  ic

通道顯示：Ia  Ic  U1  U2   ia  ib  ic

說明：

UM1：1＃進線或I段母線電壓的一次值；

UM2：2＃進線或II段母線電壓的一次值；

IA、IC：測量電流一次值；

f：頻率；

ia、ib、ic：保護電流二次值；

Ia  Ic：測量電流二次值；

U1：1＃進線或I段母線電壓的二次值；

U2： 2＃進線或II段母線電壓的二次值；

特別說明：

9307T適用于母聯備自投場合，無自恢復功能，必須裝于母聯柜。

正常運行時2條進線同時供電，母聯分位。

當1#進線或者2#進線失壓且無流時，備自投跳開1#進線或者2#進線，合上母聯。

若與以上運行方式不一樣，請說明情況。

1．主要功能：

1.1保護功能：

01. 速斷              (跳閘)     02. 限時速斷          (跳閘)

03. 過電流            (跳閘)     04. 過流反時限        (一般/非常/極端)

05. 過負荷            (告警/跳閘)

06. 母聯備自投

說明：在條件之內，保護功能可以增加，來滿足現場需要。

1.2測量功能：

01. 測量電流：IA  IC （一次值）；Ia、Ic（二次值）；

02. 母線電壓：UM1、UM2（一次值）；U1、U2（二次值）；

03. 頻率：f；                    04.保護電流：ia、ib、ic（二次值）。

1.3出口定義：

保護跳母聯：1J －B6/B7端子；      備自投合母聯：2J   －B8/B9端子；

備自投跳1＃進線：3J －B10/B11端子  備自投跳2＃進線：4J   －B12/B13端子；

事故信號：5J －B14/B15端子；       告警信號：6J  －B14/B16端子。

1.4 控制功能：

01. 母聯開關的分閘、合閘；          02. 跳1＃進線；

03．跳2＃進線。

1.5裝置通訊

通訊接口：1路485口。

通訊協議：Modus-Rtu協議。

2.功能菜單：

3、保護動作原理

速斷

1）．RLP01  速斷－“投”；

2）．保護電流ia、ib、ic任何一相≧ 電流速斷定值（Idz0）；

滿足以上條件，保護立即出口4J(B12/B13)，同時驅動事故信號繼電器5J(B14/B15) （直到手動復歸，繼電器才返回），面板事故燈亮。

限時速斷

1）．RLP02  限時速斷－“投”；

2）．保護電流ia、ib、ic任何一相≧ 限時速斷定值（Idz1）；

3）．加入電流時間≧限時速斷延時 Tzd1；

滿足以上條件，保護立即出口4J(B12/B13)，同時驅動事故信號繼電器5J(B14/B15)（直到手動復歸，繼電器才返回），面板事故燈亮。

過電流

1）．RLP03  過電流－“投”；

2）．保護電流ia、ib、ic任何一相≧過電流定值（Idz2）；

3）．加入電流時間≧過電流延時 Tzd2；

滿足以上條件，保護立即出口4J(B12/B13)，同時驅動事故信號繼電器5J(B14/B15)（直到手動復歸，繼電器才返回），面板事故燈亮。

過流反時限

裝置提供三種反時限特性（依據IEC225-4標準）：

上式中， Ip為電流反時限電流定值，Tp為電流反時限時間定值。

注：過電流保護和過流反時限保護共用數值定值和時限定值，兩者同時投入時，反時限保護無效。

過負荷

1）．RLP05  過負荷－“告警/跳閘”；

2）．保護電流ia、ib、ic任何一相 ≧ 過負荷定值（Idz3）；

3）．加入電流時間≧過負荷延時 Tzd3；

滿足以上條件，若投“跳閘”保護立即出口4J(B12/B13)，同時驅動事故信號繼電器5J(B14/B15)（直到手動復歸，繼電器才返回），面板事故燈亮；若投“告警”保護即驅動告警信號繼電器6J(B14/B16)（直到手動復歸，繼電器才返回），面板告警燈亮。

備自投功能：

保護投退：備自投方式3/4－投；

1）．備自投充電條件（滿足充電條件，15秒后，在液晶上顯示充電完成符號）：

a．1＃進線電壓或者I段母線電壓U1≧母線有壓門檻值Udz2；

b．2＃進線電壓或者II段母線電壓U2≧母線有壓門檻值Udz2；

c．開入量C5/C6/C7都為1，C4為0

2）．備自投方式3

備自投動作條件：

a．1＃進線電壓或者I段母線電壓U1<母線無壓門檻值Udz1；

b．2＃進線電壓或者II段母線電壓U2≧母線有壓門檻值Udz2；

c．開入量C8為0（1＃線路帶電顯示器失電）；

滿足以上條件，備自投啟動，開放10s，開放時間內備自投未完成，則提示備自投方式3失敗。

備自投動作狀況：

驅動3J（B10-B11端子）－跳1＃線路；

驅動2J（B8/B9端子）－合母聯；

3）．備自投方式4

備自投動作條件：

a．1＃進線電壓或者I段母線電壓U1≧母線有壓門檻值Udz2；

b．2＃進線電壓或者II段母線電壓U2<母線無壓門檻值Udz1；

c．開入量C9為0（2＃線路帶電顯示器失電）；

滿足以上條件，備自投啟動，開放10s，開放時間內備自投未完成，則提示備自投方式4失敗。

備自投動作狀況：

驅動4J（B12-B13端子）－跳2＃線路；

驅動2J（B8/B9端子）－合母聯。

4、裝置功能圖紙
