以下是一個典型的變壓器保護屏柜改造案例介紹，涵蓋改造背景、方案、實施過程及效果，可供參考：

案例背景

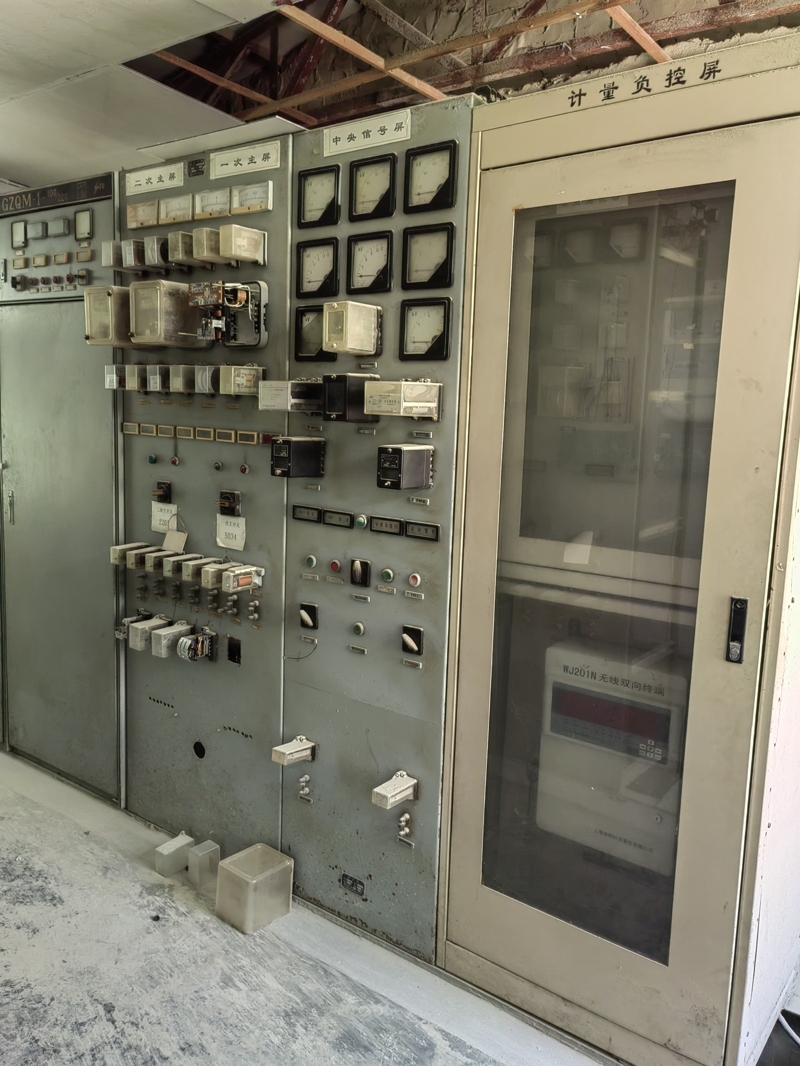

某35kV變電站始建于1988年，運行近30年，其主變保護屏柜及二次設備老舊，存在以下問題：

1. 設備老化：繼電器保護裝置、控制屏柜等已淘汰，可靠性差，存在安全隱患。

2. 功能不足：原保護裝置無法滿足現代電網對故障快速切除、數據采集及通信的要求。

3. 維護困難：二次接線混亂，標識不清，導致日常維護和故障排查效率低下。

改造目標

1. 提升保護裝置的可靠性和靈敏度，確保變壓器安全運行。

2. 實現保護裝置的數字化、網絡化，便于遠程監控和管理。

3. 優化二次接線布局，提高維護便利性。

改造方案

1. 保護裝置更換：

• 主變保護：采用主保護（差動保護）加后備保護（高、低壓側過流保護）的配置，選用微機保護裝置（如AM5SE-D2差動保護裝置、AM5SE-TB后備保護裝置）。

• 進線保護：35kV進線柜配置AM5SE-F線路保護裝置，實現三段式過流保護、零序保護等功能。

• 電容器保護：10kV電容器柜配置AM5SE-C電容器保護裝置，防止電容器過壓、過流等故障。

2. 屏柜結構優化：

• 屏柜布局：重新設計屏面布局，確保美觀合理，符合現行設計標準。

• 二次接線：規范二次接線，采用標準化端子排，標識清晰，便于后期維護。

• 即插即用設計：借鑒山東電力研發的“即插即用”屏柜技術，屏柜后下橫梁改為可拆卸結構，方便二次電纜移動和調整，減少施工時間和風險。

3. 通信與監控系統升級：

• 網絡通信：站內間隔層通訊升級為網絡通訊方式，增加雙模衛星時鐘對時，確保時間同步精度。

• 遠動通信：新增遠動通信裝置，通過IEC104規約接入調度自動化主站系統，實現遠程監控和數據上傳。

• 電力監控系統：配置Acrel-2000Z電力監控系統，實時監測設備運行狀態，提供故障告警、歷史數據查詢、報表生成等功能。

實施過程

1. 前期準備：

• 現場勘察，制定詳細的“三措”及施工方案。

• 準備設備、材料及工器具，確保施工順利進行。

2. 舊屏柜拆除：

• 拆除老舊保護屏柜及二次接線，記錄接線位置，避免恢復時出錯。

• 采用“即插即用”屏柜技術，減少二次電纜的移動和調整工作量。

3. 新屏柜安裝與調試：

• 安裝新屏柜，規范二次接線，確保接線正確無誤。

• 進行保護裝置的參數整定和功能測試，確保保護動作可靠。

4. 系統聯調與投運：

• 進行分部調試及帶負荷試驗，驗證保護裝置、監控系統及通信系統的功能。

• 完成投運前的最終檢查，確保設備安全可靠運行。

改造效果

1. 可靠性提升：

• 新保護裝置動作靈敏，故障切除時間縮短，提高了變壓器的安全運行水平。

2. 維護便利性提高：

• 二次接線規范，標識清晰，便于日常維護和故障排查。

3. 智能化水平提升：

• 通過電力監控系統，實現了對設備運行狀態的實時監測和遠程管理，提高了運維效率。

4. 經濟效益顯著：

• 改造后，設備故障率降低，減少了停電時間和維修成本，提高了供電可靠性。
